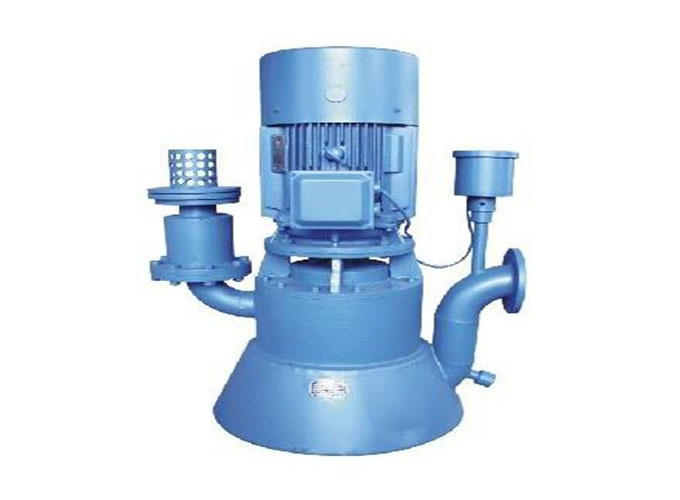

WFB型无密封自控自吸泵

WFB型无密封自控自吸泵

一、WFB型无密封自控自吸泵概述:


　　WFB系列无密封自控自吸泵，是填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、无泄漏、“一次引流”、“终生自吸”等多种功能。目前生产不锈钢、增强聚丙烯、铸钢、铸铁等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。


二、WFB型无密封自控自吸泵主要用途:


　　WFB型无密封自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。



三、WFB型无密封自控自吸泵结构特点:


　　1、本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种长轴液下泵、潜水泵、潜污泵等最理想的设备；

　　2、运行过程中密封装置不磨擦，无磨损，使用寿命较同类产品长10倍以上；

　　3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”；

　　4、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定；

　　5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用；

　　6、长方型、圆锥型为您提供了不同形式的安装选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可装水泵推移到您所需要的任何工位上作业。


四、WFB型无密封自控自吸泵型号意义:


　　40—吸液口径为40mm

　　WFB—无密封自吸泵

　　AD1—性能分类

　　性能参数表中“类别代码”栏的1-5含义：1型为长方型；2为圆锥型；3为防爆型；4为户外型；5型为推车移动型。“材质符号”栏中G、PP、BXG四组字母分别代表：钢、增强聚丙烯、不锈钢（1Cr18Ni9Ti）


五、WFB型无密封自控自吸泵注意事项:


　　（一）水泵部分：

　　（1）安装完毕，从“引流口”灌满排注的介质，作“首次引流”，以后使用不必引流。请拧紧“引流口”拼帽，防止漏气而影响自吸；

　　（2）适应颗粒指标（单位mm）吸液口直径50以下50-10050-200200-300300-400400以上颗粒直径＜3＜4＜4.5＜5＜6＜7；

　　（3）必须安装随机配备的吸液口底部缓冲板结构滤网，防止超标颗粒吸收而损坏水泵和影响自吸功能；

　　（4）输送浓硫酸时禁止用水作引流，防止造成人身和设备事故；

　　（5）启动前必须检查水泵主轴是否灵活，用点动方式检查（水泵是否灵活，用点动方式检查）运转方向是否与转向标记一致；

　　（6）不可将吸、出液管道的重量支撑在水泵出液口法兰上，而应固定在承撑架上（支架用户自备）。管道连接各部位必须紧密、不漏气、否则影响自吸功能和流量扬程；

　　（7）排注有结晶或沉淀物质的液体时，如一段时间内停泵不用，应从“放空口”排尽泵腔内引流液，防止结晶和沉淀物滞留泵腔内，二次启动时造成损坏。再次使用时按第（1）条重作“引流”；

　　（8）排注无结晶、沉淀物介质，如长时间停泵再用，起动前，请从“引流口”检查引流液是否充足，如不足，请补足后才能自吸；

　　（9）输液时，流量、扬程（压力）、吸程三项指标，必须严格控制在选定型号所规定的范围内。否则，将导致电机超电流波动而影响正常运行；

　　（10）如在低于地面的容池和容器中使用，请参考“安装、操作示意图”（附件）；

　　（11）如将水泵置于液面以下的环境中使用，请参考“安装、操作示意图”（附件）。图二为正压进水型水泵，同样具有运行时密封无摩擦，不磨损，无泄漏，寿命长等独特优点。为了解决停泵后的静压泄露，结构采用了停机密封装置或在进口配备一个与水泵同步运行的电磁阀；

　　（12）如给泵位槽或水塔供液时，请参考“安装、操作示意图”（附件）；

　　（13）排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度，缩短自吸时间，请参考“安装、操作示意图”（四）之指示B程序；

　　（14）如在利用池水的消防系统中使用时，为了最大限度的缩短出水时间，请参考“安装、操作示意图”（附件）；

　　（15）替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图”（附件）；

　　（16）“引流口”、“溢流口”、“放空口”、“自吸排气装置”、“户外罩”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用，一般工艺环境则不需启用；

　　（17）本泵是真空泵原理自吸。如设计使用在“对出液速度有绝对要求的环境中”，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度。（无“绝对速度要求”的环境除外；）

　　（18）本厂制造的长距离吸液自吸泵，可适应在吸液管路水平距离≤150米，垂直高度≤7米的特殊环境中输送各种液体。启动泵除应按照使用须知提示操作外，还应遵照设计方案和各自的介质及工艺特征规范作业：即须将水平吸液管路灌潢液体，否则抽空排气的时间过长，会导致泵腔布什引流液体升温而产生不必要的后果；

　　（19）防冻型水泵热源必须采用热水或蒸汽，且全天候泵腔内不得低于5℃（正常输液作业时可不加温）。

　　（二）、电动空气控制阀部分：

　　（1）非专业电气工作人员，请勿打开护罩，以防触电事故；

　　（2）更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠；

　　（3）和水泵连接的胶管两端，必须拧紧不漏气，否则影响自吸。

　　（三）自动控制装置部分凡配套本机自控装置的用户，届时另行提供线路图。并请注意以下事项：

　　（1）非专业电气工作人员，请勿打开屏门，以防触电事故；

　　（2）本装置为三相供电，电压380V，频率50HZ。必须在进线回路中加装断路保护等；

　　（3）电源接通后，请将“开·电源·关”按钮拔向“开位”，“电源指示”灯亮，本装置即处于待命状态；

　　（4）确定运行方式请用“自动·停·手动”按钮选择。“手动启动”和“手动停止”钮只适用手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行；

　　（5）本装置分“挂壁”和“落地”两种安装方式，请见“安装、操作示意图”。功率在30kw以下的，采用“挂壁式”直接启动；37~75kw以上功率的，采用“落地屏式”星三角；90kw以上功率的，采用“落地屏式”自耦减压启动。启动方式也可按用户需要确定。本装置与其他系统无连接关系，恕不提供外形开关尺寸；

　　（6）务必保护好传感器导线，防止人为损坏功能；

　　（7）调整水泵电机转向不应该改变装置内部的接线顺序，而应在电机接线盒内调换线头；

　　（8）设备传感器上、下限液位时，请参考“安装、操作示意图。


六、WFB型无密封自控自吸泵装配拆卸:


　　一、泵的拆卸：

　　1、切断电源，拆除导线；

　　2、松开水泵支架与泵座结合体之间的链接螺丝；

　　3、将电机联通泵支架整体提升，移至别处将其轻轻平放于地面或悬空；

　　4、将吸叶轮吸口处的轴端紧定螺丝松开并取出压板，除去吸液轮与水泵轴接合处的焊点；

　　5、将吸液轮旋下，并去除点焊处的多余焊点；

　　6、松开密封盖板与密封室的链接螺丝；

　　7、松开液轮锁紧螺母及密封装置；

　　8、松开泵支架与电机之间的链接螺丝。（说明：如果不是确认电机前端轴承损坏，一般情况下无需拆解；）

　　9、松开泵轴紧定螺钉，将水泵轴取下。

七、WFB型无密封自控自吸泵故障处理:

常见故障 故障原因 排除方法

电机不转		 1、电机已损坏；
2、电源不通。		 1、修复或更换电机；
2、检查接通电源。

水泵不出水		 1、引流不足；
2、吸液端某只法兰、阀门或管路某处大量漏气；
3、引流口或放空气口拼帽不紧；
4、容器或液池内无液。
逐一检查，针对排除。

流量、扬程（压力）不达标		 1、电压过低，额定转速不到；
2、电机反转；
3、底部滤网堵塞，过流不足；
4、吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；
5、容器或液池内液量太少，时而吸进空气。


逐一检查，针对排除。

 电机与水泵链接部位渗漏		 1、启动瞬间渗漏；
2、工作时渗漏。
两种情况都属于工作压力超过该泵规定的参数。		 降低工作压力，启动前开启出口阀口，运转正常后慢慢关闭出口阀口到所需压力。



八、WFB型无密封自控自吸泵型号参数:


型号  转速  流量 Q  扬程  配套功率  允许吸深  吸液口径  出液口径  整机重量
type speed capacity head matching power permissible   suctioned depth diameter of inlet diameter of   outler weight
  r/min m3/h M kw ≤M MM MM kg
16WFB-A 2900 0.75 8 0.75 2.5 16 10 75
1.1 6.5
1.5 5.5
32WFB-A 2900 4.5 13 1.5 3 32 25 99
6.5 10.5
9 8
40WFB-A 2900 6.5 25 4 4 40 32 140
8.5 23
10 21
40WFB-A1 2900 13.5 18 3 4 40 32 140
5 15
8 13
40WFB-A2 2900 10 11 2.2 4 40 32 125
14 8
50WFB-A 2900 7.5 28 5.5 5 50 40 205
12.5 26
15 24.5
50WFB-A1 2900 10.5 20.5 3 5 50 40 170
50WFB-AD 1450 5 11 1.5 4 50 40 149
6.3 10
7.5 9
50WFB-AD1 1450 10 6 1.5 4 50 40 149
50WFB-B 2900 10 40 11 5 50 40 215
11 38
15 35
50WFB-B1 2900 7 33 7.5 5 50 40 205
12 31
15 29
50WFB-B2 2900 10 26.5 4 5 50 40 185
50WFB-B3 2900 5 15 2.2 4 50 40 150
6.4 14
7.5 12.5
50WFB-C 2900 8.5 58 15 5 50 40 240
12 56
15 54
50WFB-C1 2900 11 46 7.5 5 50 40 215
10 40
50WFB-CD 1450 5 19 3 4 50 40 170
6 18
8 17
50WFB-E 2900 7.5 82 22 5 50 40 260
12 80
15 75
50WFB-E1 2900 12 68 18.5 5 50 40 250
11 62
10 55
50WFB-E2 2900 3.5 26 3 4 50 40 170
65WFB-A 2900 15 27 7.5 4 65 50 260
20 26
25 24
65WFB-A1 2900 21 20 5.5 4 65 50 260
65WFB-AD 1450 7 12 3 4 65 50 200
12 11
15 9
65WFB-B 2900 15 41 11 5 65 50 270
25 38
30 36
65WFB-B1 2900 20 26 7.5 5 65 50 250
65WFB-BD 1450 10 16 4 5 65 50 230
12 14
15 13
65WFB-C 2900 15 58 18.5 5 65 50 280
25 56
30 52
65WFB-C1 2900 22 45 15 5 65 50 265
65WFB-C2 2900 7.5 19 4 5 65 50 240
12.5 18
15 17
65WFB-E 2900 15 82 30 5 65 50 450
25 80
30 78
65WFB-E1 2900 21 64 18.5 5 65 50 340
20 55
65WFB-E2 2900 7.5 27.5 7.5 5 65 50 280
12.5 26
15 24.5
65WFB-F 2900 15 127 45 5 65 50 485
25 125
30 123
65WFB-F1 2900 18 108 45 5 65 50 485
21.5 95
23.5 85
65WFB-F2 2900 7.5 38 7.5 5 65 50 270
12.5 37
15 36
65WFB-F3 2900 10 34 5.5 5 65 50 260
9 30
8 26
80WFB-A 2900 30 28 11 6 80 65 380
50 26
60 24
70 20
80WFB-AD 2900 15 11.5 4 4 80 65 305
25 11
30 10.5
38 9
80WFB-B 2900 40 40 15 5 80 65 395
50 38
60 35
65 28
80WFB-BD 1450 15 15 5.5 5 80 65 340
25 14
30 13
35 11
80WFB-C 2900 30 59 22 5 80 65 460
50 55
60 52
80WFB-C1 2900 45 46 15 5 80 65 400
40 38
80WFB-C2 2900 15 19 7.5 5 80 65 320
25 18
30 17
80WFB-CD 1450 21 14 5.5 5 80 65 340
25 12
80WFB-E 2900 30 84 37 5 80 65 480
50 80
60 76
80WFB-E1 2900 30 60 18.5 5 80 65 400
40 50
80WFB-E2 2900 15 27 11 5 80 65 380
25 26
30 24
80WFB-E3 2900 22 22 5.5 5 80 65 300
20 18
80WFB-F 2900 30 128 55 5 80 65 580
50 125
60 120
80WFB-F1 2900 26 103 45 5 80 65 530
30 95
40 80
80WFB-F2 2900 15 38 11 5 80 65 380
25 36
30 35
80WFB-F3 2900 21 34 11 5 80 65 380
23 30
26 26
100WFB-A 2900 60 30 18.5 5 100 80 560
100 26
110 22
120 20
100WFB-AD 1450 30 12 7.5 5 100 80 450
40 11
50 10
60 9
100WFB-B 2900 60 40 22 5 100 80 580
80 36
100 32
120 28
100WFB-BD 1450 30 15 11 5 100 80 520
40 14
50 13
68 11
100WFB-C 2900 45 55 37 5 100 80 630
80 48
100 45
100WFB-C1 2900 75 40 30 5 100 80 605
85 35
100WFB-C2 2900 40 20 11 5 100 80 520
50 19
60 18
100WFB-C3 2900 40 16 7.5 5 100 80 500
45 15
100WFB-E 2900 60 87 55 5 100 80 720
80 80
100 75
100WFB-E1 2900 80 60 45 5 100 80 680
100 51
100WFB-E2 2900 30 26 11 5 100 80 530
50 25
55 24
100WFB-E3 2900 62 22 11 5 100 80 530
58 18
100WFB-F 2900 60 133 90 5 100 80 965
80 125
100 120
100WFB-F1 2900 80 108 75 5 100 80 820
90 90
100 80
100WFB-F2 2900 30 40 15 5 100 80 550
50 38
60 36
100WFB-F3 2900 46 23 11 5 100 80 530
43 29
40 26
125WFB-A 2900 100 55 55 5 125 100 900
150 50
180 45
125WFB-A1 2900 170 40 45 5 125 100 860
185 30
125WFB-A2 2900 70 20 15 5 125 100 720
80 19
100 17
125WFB-AD 1450 105 16 15 5 125 100 740
110 15
125WFB-B 2900 120 86 110 5 125 100 1150
200 80
240 72
125WFB-B1 2900 150 65 75 5 125 100 1005
170 60
125WFB-B2 2900 80 26 22 5 125 100 760
100 25
120 24
125WFB-B3 2900 85 22 18.5 5 125 100 730
90 20
125WFB-C 2900 160 132 160 5 125 100 1580
180 125
200 120
125WFB-C1 2900 180 108 110 5 125 100 1270
190 93
208 80
125WFB-C2 2900 80 40 30 5 125 100 790
100 38
120 36.5
125WFB-C3 2900 92 23 18.5 5 125 100 750
85 26
80 29
125WFB-E 2900 70 52 37 5 125 100 820
90 50
110 48
125WFB-E1 2900 90 45 30 5 125 100 790
95 40
125WFB-E2 2900 85 36 22 5 125 100 770
150WFB-A 2900 120 28 30 5 150 125 990
185 26
200 23.5
240 22.5
150WFB-AD 1450 160 20 22 5 150 125 960
150WFB-B 2900 156 40 45 5 150 125 1060
180 36
225 30
150WFB-BD 1450 220 29 45 5 150 125 1080
260 25
150WFB-B1 2900 160 34 37 5 150 125 1020
180 29
195 26
150WFB-BD1 1450 120 55 75 5 150 125 1205
200 50
240 45
150WFB-C 2900 180 45 55 5 150 125 1100
190 38
150WFB-C1 2900 165 36 37 5 150 125 1020
200WFB-AD 1450 250 26.5 55 5 200 150 145
400 25
450 23.5
200WFB-AD1 1450 360 22 45 5 200 150 1375
200WFB-AD2 1450 330 19 37 5 200 150 1335
200WFB-BD 1450 240 42 75 5 200 150 1520
350 37
420 33.5
200WFB-BD1 1450 340 28.5 55 5 200 150 1415
200WFB-BD2 1450 310 25 45 5 200 150 1375
380 18
450 13
520 10
200WFB-CD 1450 280 55 110 5 200 150 1790
380 50
420 45
200WFB-CD1 1450 360 45 90 5 200 150 1660
200WFB-CD2 1450 330 40 75 5 200 150 1520
350 36
250WFB-AD 1450 300 26.5 55 5 250 200 1556
380 25
500 23.5
250WFB-AD1 1450 600 13 45 5 250 200 1450
880 8
250WFB-AD2 1450 340 35 75 5 250 200 1660
400 33
450 31
250WFB-AD3 1450 500 28.5 75 5 250 200 1660
600 22.5
720 18
250WFB-BD 1450 350 45 90 5 250 200 1800
380 40
450 37
250WFB-BD1 1450 300 50 90 5 250 200 1800
350 47
380 45
250WFB-BD2 1450 200 57.5 90 5 250 200 1800
260 55
290 52.5
250WFB-BD3 1450 480 30 90 5 250 200 1800
628 24.5
800 20
300WFB-AD 1450 500 26.5 90 5 300 250 1880
550 25
600 23.5
300WFB-AD1 1450 400 42 90 5 300 250 1988
420 35
460 33
500 31
300WFB-AD2 1450 750 30 132 5 300 250 2058
960 25
1255 18
300WFB-AD3 1450 350 50 110 5 300 250 2280
400 47.5
450 45
300WFB-BD 1450 250 57.5 110 5 300 250 2280
320 55
345 52.5
300WFB-BD1 1450 678 55 200 5 300 250 2480
780 47.5
300WFB-BD2 1450 900 30 160 5 300 250 2388
740 40
590 50
300WFB-BD3 1450 600 57 185 5 300 250 2400
750 45
850 40
978 35
300WFB-CD 1450 860 42.5 200 5 300 250 2480
300WFB-CD1 1450 700 57.5 220 5 300 250 2508
780 52
890 45
350WFB-AD 1450 550 56.5 90 5 350 300 2500
600 25
790 23.5
350WFB-AD1 1450 580 35 145 5 350 300 2780
690 33
820 31
350WFB-AD2 1450 450 42.5 110 5 350 300 2630
500 40
550 37.5
350WFB-AD3 1450 500 50 145 5 350 300 2785
535 47.5
590 45
350WFB-BD 1450 306 57.5 110 5 350 300 2630
356 55
400 52
350WFB-BD1 1450 840 55 250 5 350 300 2785
950 48
1200 40
350WFB-BD2 1450 886 57.5 280 5 350 300 3088
980 52.5
1186 45
350WFB-BD3 1450 860 42 200 5 350 300 2508
1050 35
1180 32
350WFB-CD 1450 1200 35 220 5 350 300 2688
1320 32
350WFB-CD1 1450 1156 40 250 5 350 300 2886
1280 35
350WFB-CD2 1450 1128 45 280 5 350 300 3080
1050 50
350WFB-CD3 1450 1000 57.5 315 5 350 300 3285
1200 50
350WFB-ED 1450 900 30 160 5 350 300 2380
1096 25
350WFB-ED1 1450 1140 30 200 5 350 300 2600
1370 25
400WFB-AD 1450 1850 15 160 5 400 350 2860
1520 18
1450 20
400WFB-AD1 1450 1680 10 90 5 400 350 2150
400WFB-AD2 1450 1600 8 75 5 400 350 1800
400WFB-AD3 1450 2050 5 55 5 400 350 1750
400WFB-BD 1450 1700 20 185 5 400 350 2500
2085 15
400WFB-BD1 1450 1600 22.5 200 5 400 350 2650
2000 18
400WFB-BD2 1450 2226 20 250 5 400 350 2880
1880 25
400WFB-BD3 1450 1700 30 280 5 400 350 2980
2506 20
400WFB-CD 1450 2308 8 110 5 400 350 2650
400WFB-CD1 1450 1880 12 132 5 400 350 2750
400WFB-CD2 1450 2280 12 160 5 400 350 2860
400WFB-CD3 1450 1905 18 200 5 400 350 2850
450WFB-AD 1450 1650 35 315 5 450 400 3250
2880 20
450WFB-AD1 1450 2890 5 90 5 450 400 2650
450WFB-BD 1450 2825 8 132 5 450 400 2880
450WFB-BD1 1450 2825 12 200 5 450 400 2968
600WFB-AD 1450 3400 8 160 5 600 450 3080
600WFB-BD 1450 4280 8 200 5 600 450 3080
600WFB-CD 1450 4020 5 110 5 600 450 2850
800WFB-AD 1450 4520 5 132 5 800 600 3280
5480 5
800WFB-CD 1450 6850 5 200 5 800 600 3380

热门文章
