一、ZX型自吸式排污泵技术参数:
流量范围：Q=5～800m3/h
扬程范围：H=14~80m
输送温度：-20-80℃
吸入压力：-0.08-0.3 MPa
密封形式：填料密封、机械密封
材质：HT200、HT250、QT600、ZG、304、316、316L、317L
二、ZX型自吸式排污泵概述:
ZX型系列自吸泵是90年代新型节能泵，该泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长，并有较强的自吸能力等优点。管路中不需安装低阀，工作前只需保留泵体内储有定量引液即可，因此简化了管路系统，又改善了劳动条件。材质有铸铁、不锈钢。
三、ZX型自吸式排污泵特点:
本公司生产的ZX系列自吸泵是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。
四、ZX型自吸式排污泵用途:
1、适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等；2、适用于请水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度≤100厘 ，含固量可达30%以下）；
3、装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具；
4、可在任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的最理想配套泵种。
五、ZX型自吸式排污泵型号意义:
例如：65ZX30-15PB
65-进口直径（mm）
ZX-自吸泵
30-额定流量（m3/h）
15-额定扬程（m）
P-材质为不锈钢（304、305、306、307、316、316L）
B-配防爆电机
六、ZX型自吸式排污泵注意事项:
1.检查泵底座、联轴器、轴承等连接部位的紧固件有否松动？如有松动应固紧；
2.用手转动联轴器是否有卡带或异声等现象；
3.打开泵上方的加水阀门，加入储液不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引用水；
4.接上电机试转一下，从电机端看，为顺时针转向；（严禁反转）
5.开机工作，观察泵运行是否正常？若有异常现象，应找出原因，加以排除。

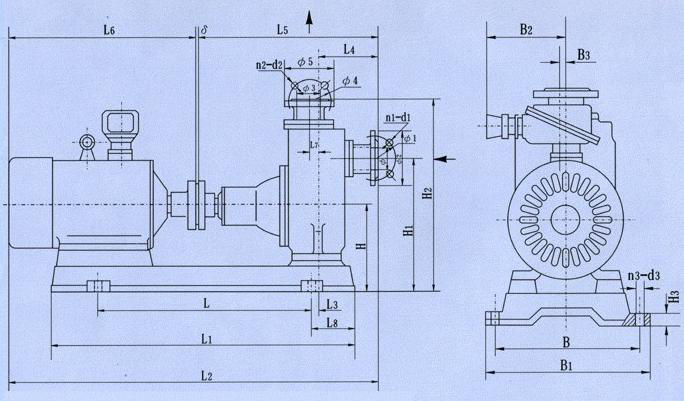

七、ZX型自吸式排污泵装配拆卸:
安装方式

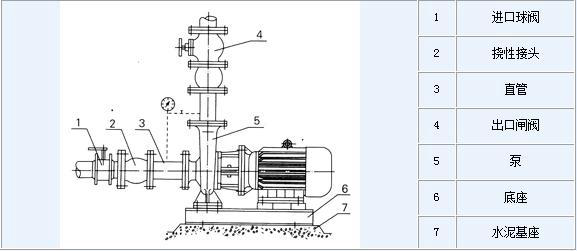

刚性安装
说明：7.5KW以下水泵可配隔振垫直接安装在基础上。
11KW以上时,隔振器与基础可钻膨胀螺栓相联。

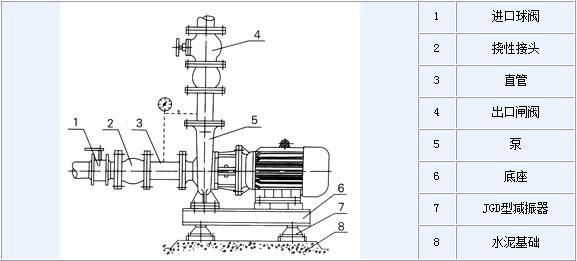

2．柔性安装
八、ZX型自吸式排污泵故障处理:
| 故障 | 原因 | 排除方法 |
|
水泵不出水 |
1、泵体内未加储液或储液不足 2、吸入管路漏气 3、转速太低 4、吸程太高或吸入管路太长 5、机械密封泄漏过大 6、吸入管路气体不能从口排出 |
1、加足储液 2、检查并排出管路漏气现象 3、调整转速 4、降低吸程或缩短吸入管路 5、修理或更换 6、使之排出 |
|
杂音和振动较大 |
1、地脚不稳 2、泵轴弯曲 3、气蚀现象 4、轴承磨损严重 5、进口管路内有杂物 6、泵与电动机两者主轴不同心 |
1、加固 2、更换或校正 3、调整工况 4、更换 5、清水杂物 6、调整同轴度 |
| 出水量不足 |
1、叶轮流道与吸入管被堵塞 2、叶轮或叶轮密封磨损严重 3、功率不足或转速太低 |
1、排除堵塞物 2、更换扣环 3、加足功率、调至额定转速 |
|
轴功率消耗过大 |
1、流量过大 2、转速太高 3、泵轴弯曲或叶轮卡碰 4、泵内流道堵塞或被卡住 |
1、升高出口压力 2、适当降低 3、更换或校正 4、排除堵塞物 |
八、ZX型自吸式排污泵型号参数:
| 型号 |
流量 （m3/h） |
扬程（m） | 功率（kX（W）） | 转速（r/min） | 效率（%） | 汽蚀余量（m） | 自吸高度（m） | 自吸时间（min/5m) | 重量（kg) | |
| 25ZX8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 | |
| 32ZX5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 32ZX10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 32ZX9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | |
| 40ZX10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 40ZX20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 40ZX15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | |
| 50ZX10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 50ZX20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 | |
| 50ZX15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 | |
| 50ZX20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 | |
| 65ZX30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 | |
| 65ZX25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 | |
| 65ZX25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | |
| 65ZX40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | |
| 65ZX65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 | |
| 80ZX40-16 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 | |
| 80ZX40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | |
| 80ZX25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 | |
| 80ZX65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 | |
| 80ZX80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 | |
| 80ZX50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 | |
| 100ZX100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 | |
| 100ZX80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 | |
| 100ZX100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 | |
| 100ZX100-30 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 510 | |
| 125ZX120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 | |
| 150ZX180-14 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 | |
| 150ZX180-20 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 | |
| 150ZX180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 | |
| 150ZX180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 | |
| 200ZX280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 | |
| 200ZX280-28 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 | |
| 250ZX420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 | |
| 300ZX800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 14 | |
