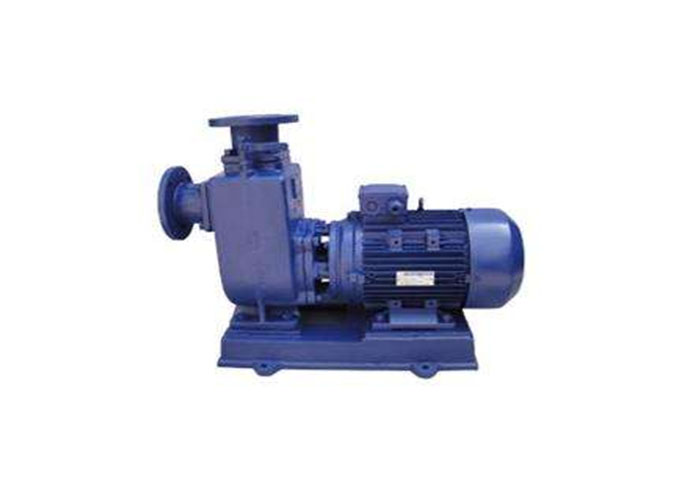

ZXL型自吸泵

ZXL型自吸泵


一、ZXL型自吸泵技术参数:


  流量范围:Q=5~800m3/h

  扬程范围:H=14~80m

  输送温度:-20-80℃

  吸入压力:-0.08-0.3 MPa

  密封形式:填料密封、机械密封

  材质:HT200、HT250、QT600、ZG、304、316、316L、317L
 ZXL型自吸泵
ZXL型自吸泵


二、ZXL型自吸泵概述:


  ZX型系列自吸泵是90年代新型节能泵,该泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装低阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,又改善了劳动条件。材质有铸铁、不锈钢。


三、ZXL型自吸泵特点:


  本公司生产的ZX系列自吸泵是根据国内外有关技术资料经吸收,消化,改进后研制而成的节能泵类产品,该泵属自吸式离心泵,它具有结构紧凑,操作方便,运行方便,维护容易,效率高,寿命长,并有较强的自吸能力等优点。管路中不需要安装底阀,工作前只需保证泵体内储有定量引流液即可,因此简化了管路系统,又改善了劳动条件。


四、ZXL型自吸泵用途:


  1、适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等;

  2、适用于请水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘 ,含固量可达30%以下);

  3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具;

  4、可在任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的最理想配套泵种。



五、ZXL型自吸泵型号意义:


  65-进口直径(mm)

  ZX-自吸泵

  30-额定流量(m3/h)

  15-额定扬程(m)

  P-材质为不锈钢(304、305、306、307、316、316L)

  B-配防爆电机


六、ZXL型自吸泵注意事项:


  1.检查泵底座、联轴器、轴承等连接部位的紧固件有否松动?如有松动应固紧;

  2.用手转动联轴器是否有卡带或异声等现象;

  3.打开泵上方的加水阀门,加入储液不少于泵体容积的三分之二,关闭阀门。以后开机不需再灌引用水;

  4.接上电机试转一下,从电机端看,为顺时针转向;(严禁反转)

  5.开机工作,观察泵运行是否正常?若有异常现象,应找出原因,加以排除。


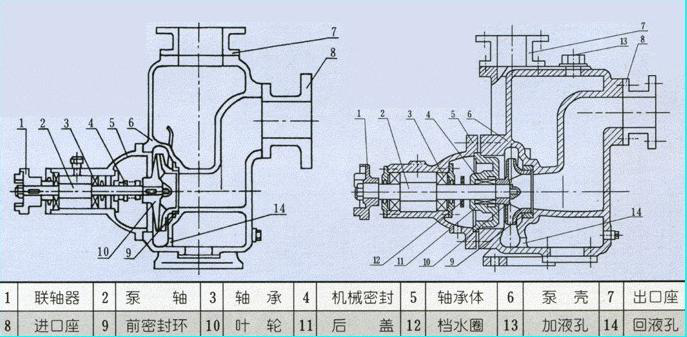

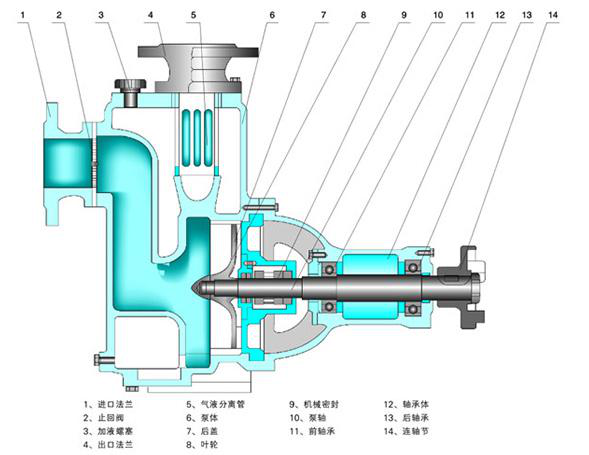

七、ZXL型自吸泵装配拆卸:

ZXL型自吸泵

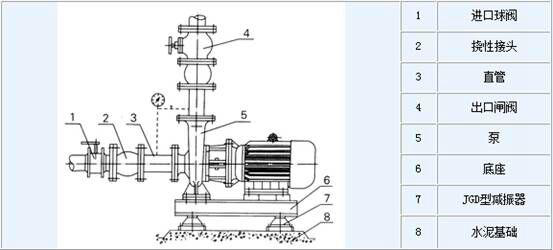

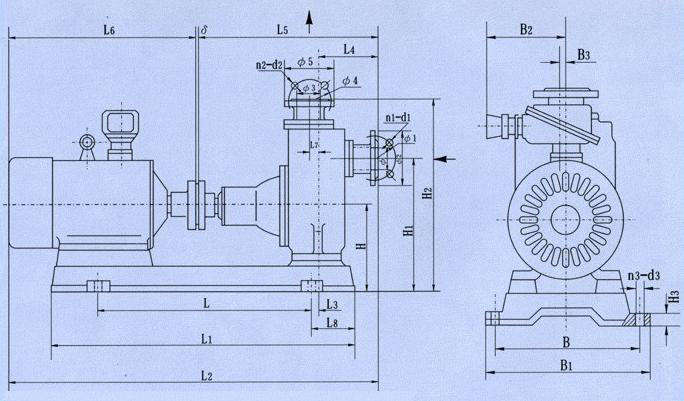

1.安装方式
刚性安装
ZXL型自吸泵
说明:7.5KW以下水泵可配隔振垫直接安装在基础上。

  11KW以上时,隔振器与基础可钻膨胀螺栓相联。

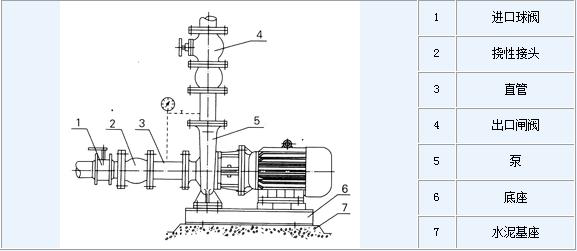

  2.柔性安装

ZXL型自吸泵

八、ZXL型自吸泵故障处理:


常见故障 原因 解决方法




水泵不出水
1、启动前注入泵内的谁不够(当使用真空泵时,则抽真空不够)。
  2、转向不对。
  3、底阀为打开或者堵塞。
  4、泵的吸入高度过高。
  5、进水管或仪表连接漏气。
  6、填料函漏气。
  7、叶轮流量被堵塞。
  8、泵转速不够。
1、注水注水淹没叶轮,最好充满泵腔。
  2、更换电机接线。
  3、检查底阀,清洗检修或更新。
  4、降低泵的安装高度。
  5、拧紧或者堵塞漏气处。
  6、检查轴套及轴套螺母,漏气时应及时加垫。
  7、清洗叶轮。
  8、检查电机,检修或更新。

流量不足或者不出水
1、水流道被堵塞。
2、叶轮和密封环之间的间隙泄露太大。
3、转速未达到规定值。
1、依次检查进出水流道是否畅通,排除堵塞物。
2、检修或更换叶轮和密封环。
3、检查电压是否过低,检查电机是否损坏,检修电机和调整电压。

水泵消耗功率过大,电机电流超过额定值
1、填料压得过紧。
  2、泵的转子与定子摩擦。
  3、流量超过了使用范围。
  4、平横盘和平衡环摩擦。
5、水泵内间隙过大,泵效率降低。
1、调松填料。
  2、检查转子与定子摩擦部位。
  3、在规定的流量范围内使用水泵。
  4、检查平衡盘的端面跳动,摩擦太大应更换。
  5、解体检查,更换已磨损件。



水泵响声异常和振动
1、发生了汽蚀。
  2、机件松动或脱落。
  3、转子不平衡。
  4、轴弯曲。
  5、泵轴与电机轴不同心。
  6、基础薄弱。
  7、轴承磨损。
  8、水泵间隙过大。
1、降低水泵安装高度,简化进水管路,减少管路损失。
  2、停车检查,紧固零件。
  3、转子做平衡试验,车削不平衡重量。
  4、调直主轴。
  5、调整机组,使之同心。
  6、加固基础。
  7、更换轴承。
  8、解体检查,更换已磨损件。


轴承过热
1、润滑不良。
  2、轴弯曲。
  3、轴承损坏。
  4、泵轴与电机轴不同心。
  5、冷却水不足或断水。
1、加油(检查油环,使之旋转)。
  2、调直主轴。
  3、更换轴承。
  4、调整机组,使之同心。
  5、检查冷却水情况。

九、ZXL型自吸泵型号参数:


型号 流量
  (m3/h)
扬程(m) 功率(kX(W)) 转速(r/min) 效率(%) 汽蚀余量(m) 自吸高度(m) 自吸时间(min/5m) 重量(kg)
25ZX8-15 8 15 2.2 2900 45 2.0 5.5 3 100
32ZX5-20 5 20 2.2 2900 45 2.5 5.5 3 100
32ZX10-20 10 20 2.2 2900 45 2.5 5.5 3 100
32ZX9-30 9 30 3 2900 48 2.5 5.5 3 120
40ZX10-20 10 20 2.2 2900 45 2.5 5.5 3 100
40ZX20-15 20 15 2.2 2900 45 2.5 5.5 3 100
40ZX15-30 15 30 3 2900 48 2.5 5.5 3 120
50ZX10-20 10 20 2.2 2900 45 2.5 5.5 3 100
50ZX20-12 20 12 2.2 2900 45 2.5 5.5 3 100
50ZX15-30 15 30 3 2900 48 2.5 5.5 3 120
50ZX20-35 20 35 5.5 2900 48 2.5 5.5 3 150
65ZX30-18 30 18 4 1450 45 2.5 5.5 3 200
65ZX25-30 25 30 5.5 2900 50 3.0 5.5 3 200
65ZX25-40 25 40 7.5 2900 50 3.0 5.5 2 200
65ZX40-25 40 25 7.5 2900 50 3.0 5.5 2 200
65ZX65-25 65 25 11 2900 52 3.0 5.5 2 240
80ZX40-16 40 16 4 1450 50 3.0 5.0 3 240
80ZX40-25 40 25 7.5 2900 50 3.0 5.5 2 200
80ZX25-40 25 40 7.5 2900 50 3.0 5.5 2 200
80ZX65-25 65 25 11 2900 52 3.0 5.5 2 240
80ZX80-35 80 35 15 2900 45 3.0 5.5 3 285
80ZX50-60 50 60 22 2900 55 3.0 5.0 3 340
100ZX100-15 100 15 7.5 1450 50 4.0 5.5 3 300
100ZX80-20 80 20 7.5 1450 53 4.0 5.5 3 300
100ZX100-20 100 20 11 1450 53 4.0 5.5 3 340
100ZX100-30 100 30 22 2900 53 4.0 5.5 2 510
125ZX120-20 120 20 15 1450 55 4.5 5.5 2 500
150ZX180-14 180 14 15 1450 60 5.0 5.5 3.5 500
150ZX180-20 180 20 22 1450 60 5.0 5.0 3 570
150ZX180-30 180 30 37 1450 65 5.0 5.0 3 680
