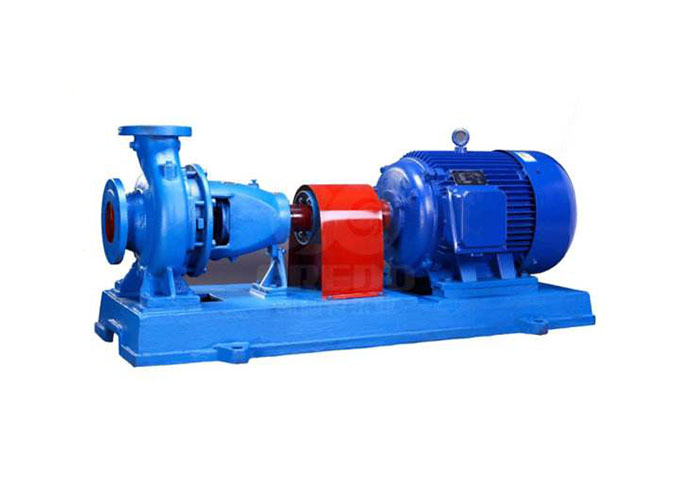

IS型单级单吸离心泵

IS型单级单吸离心泵


一、IS型单级单吸离心泵概述:


      FIS型单级单吸离心泵为卧式结构,是我公司联合国内水泵专家选用国内优秀水力模型设计开发。供吸送清水及物理化学性质类似水不含固体颗粒的液体。广泛用于工农业城市排水、消防供水等。 FIS型泵系列根据国际标准FISO2858所规定的节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。


二、IS型单级单吸离心泵运用范围:


      FIS型单级单吸离心泵适用于化工、化纤、冶金、医药、造纸、石油、化工、食品、饮料、酿造等行业。亦可以用于农业排灌。IH型泵用来输送化学类、腐蚀性液体。供输送清水或物理及化学性质类似清水的其它液体之用,使用方便可靠

   转速:2900r/min和1450r/min

   口径:50~350mm

   流量:6.3~1080m3/h

   扬程:5~125m

   介质温度不高于80℃


三、IS型单级单吸离心泵型号意义:


   FIS(FIR、FIY)100-80-160A

   FIS——单级单吸清水离心泵

   FIR——单级单吸热水离心泵

   FIY——单级单吸离心油泵

   100——进口口径(mm)

    80——出口口径(mm)

   160——叶轮直径(mm)

A——叶轮经过第一次切割


四、IS型单级单吸离心泵注意事项:

  一、操作注意事项:


  1、泵只允许在规定的参数范围内运转;


  2、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热,降低寿命。如果泵是安装在一个并联系统中,每台泵都要在特定的参数下运行以保障泵的流量;


  3、泵不能关闭吸入口阀门运行。否则使泵发生干转,导致泵零件损坏;


  4、泵输送介质不能含有空气或者气体,否则会使泵的流量和扬程不可能准确的测出,同时会产生研磨损坏零件。


  二、泵启动前检查:


  1、启动泵前,应先盘动转子,检查转子是否灵活;

  2、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况;

  3、检查全部仪表、阀门及仪器是否正常;

  4、检查油环位置、油位计的油位是否正常;

  5、检查电动机的转向是否与泵的转向一致。


  三、泵的启动


  1、的吸入阀和水封水管路的阀;

  2、的出口闸阀、压力表旋塞;用输送的液体或抽真空系统排除吸入管和泵体内空气;泵内无液体时不允许启动,否则会损坏零件;

  3、机待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,观察压力表和开关的指示,按出口压力表读数控制泵给定的扬程。


  四、泵的运行:


  1、本型泵靠内平衡机构平衡轴向力,平衡装置有平衡液体流出,平衡液体由平衡水管接至吸入段或在平衡室外设置一短管,平衡液体经短管流向泵外,为保证泵正常运行,平衡水管绝对不允许堵塞;

  2、本型泵滚动轴承均无冷却装置,轴承温升变化反应了泵的装配质量,轴承温升不得高于环境温度35摄氏度,最高温度不应高于75摄氏度;

  3、转子在运行中存在一定的轴向游动,应保证电机和水泵两联轴器端面间的间隙值;

  4、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况,磨损量过大时应及时更换。此外,监测泵的流量、扬程、温度及润滑情况;泵在发生故障时,应停泵,且参考故障排除表进行维修。


  五、泵的停车:


  停车前应先关压力表旋塞,慢慢关闭出口闸阀,待出口阀门关闭完毕后再停电机,当泵停稳后在关闭泵的吸入阀。


  六、泵的维修:


  为了保持泵高效稳定的工作状态,泵必须经常维修,维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能(如流量、扬程、振动等)而且要做记录,按这些记录数据去分析泵是否正常工作,是否需要维修或者确定要修的哪一部位。在一般条件下,如果坚持精密的测试、记录,定期的总结记录,那么,每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外,下面的维护是经常的;

  1、检查泵底座、泵、电机是否紧固,如果松动会引起泵的振动;

  2、检查仪表、引线的状况,检查管路是否泄露或松动,或其他形式的损坏。如果需要应立即检修;

  3、填料压盖不能压的过紧,否则会影响填料寿命;

  4、轴承润滑油每工作1000小时更换一次。




五、IS型单级单吸离心泵故障处理:

常见故障 原因 解决方法
 水泵不出水 1、启动前注入泵内的谁不够(当使用真空泵时,则抽真空不够)。
2、转向不对。
3、底阀为打开或者堵塞。
4、泵的吸入高度过高。
5、进水管或仪表连接漏气。
6、填料函漏气。
7、叶轮流量被堵塞。
8、泵转速不够。
1、注水注水淹没叶轮,最好充满泵腔。
2、更换电机接线。
3、检查底阀,清洗检修或更新。
4、降低泵的安装高度。
5、拧紧或者堵塞漏气处。
6、检查轴套及轴套螺母,漏气时应及时加垫。
7、清洗叶轮。
8、检查电机,检修或更新。
 流量不足或者不出水 1、水流道被堵塞。
2、叶轮和密封环之间的间隙泄露太大。
3、转速未达到规定值。
1、依次检查进出水流道是否畅通,排除堵塞物。
2、检修或更换叶轮和密封环。
3、检查电压是否过低,检查电机是否损坏,检修电机和调整电压。
 水泵消耗功率过大,电机电流超过额定值 1、填料压得过紧。
2、泵的转子与定子摩擦。
3、流量超过了使用范围。
4、平横盘和平衡环摩擦。
5、水泵内间隙过大,泵效率降低。
1、调松填料。
2、检查转子与定子摩擦部位。
3、在规定的流量范围内使用水泵。
4、检查平衡盘的端面跳动,摩擦太大应更换。
5、解体检查,更换已磨损件。
 水泵响声异常和振动 1、发生了汽蚀。
2、机件松动或脱落。
3、转子不平衡。
4、轴弯曲。
5、泵轴与电机轴不同心。
6、基础薄弱。
7、轴承磨损。
8、水泵间隙过大。
1、降低水泵安装高度,简化进水管路,减少管路损失。
2、停车检查,紧固零件。
3、转子做平衡试验,车削不平衡重量。
4、调直主轴。
5、调整机组,使之同心。
6、加固基础。
7、更换轴承。
8、解体检查,更换已磨损件。
 轴承过热 1、润滑不良。
2、轴弯曲。
3、轴承损坏。
4、泵轴与电机轴不同心。
5、冷却水不足或断水。
1、加油(检查油环,使之旋转)。
2、调直主轴。
3、更换轴承。
4、调整机组,使之同心。
5、检查冷却水情况。






六、IS型单级单吸离心泵装配拆卸:


  一、注意亊项:


     1、将泵壳内的液体放掉;

     2、如果轴承部件是稀油润滑时应将润滑油放掉;

     3、拆去妨碍拆卸的附属管路,如平衡管、水封水管等管路和引线。


  二、拆卸顺序:


  泵的拆卸步骤应从拆下吐出側的轴承部件开始,其顺序大致如下:

     1、柠下吐出侧轴承压盖上的螺栓及吐出段、填料函体、轴承体三个零件之间的连接螺母卸下轴承部件乙;

     2、拧下轴上的圆螺母,依次卸下护套、轴承内圈(轴承)、有孔轴承压盖、挡水圈后,卸下填料体(包括填料压盖、填料环和填料等);

     3、依次卸下轴上的O型密封圈、轴套、平衡盘和键后,卸下吐出段(包括末级导叶、平衡环、平衡套等);

     4、卸下末级叶轮和键后,卸下中段(包括导叶):按同样方法依次卸下其余各级的叶轮、中段和导叶,直到卸下首级叶轮为止;

     5、拧下吸水段与轴承体的连接螺母和轴承压盖上的螺栓后,卸下轴承部件甲(在这之前应先将泵联轴器卸下);

     6、将轴从吸入段中抽出,拧下轴上的锁紧螺母,依次将轴承内圈、O型密封圈、轴套和挡套等卸下;

     7、至此拆卸工作基本完成,但在上述拆卸过程中,还有部分零件是相互连接在一起的,一般情况下拧下连接螺栓或螺母后即可卸下。


  二、泵的装配:


     1、用煤油清洗全部的零件,在空气中干燥或用布擦干;

     2、检查全部零件的磨损情况,对不能确保正常运转的零件应更换;

     3、检查泵轴是否有灰尘或生锈,用千分表检查轴的不宜度(轴的径向跳动值不大于8级精度);

     4、当密封间隙超过推荐值的最大值50%时,应更换密封元件。


  二、泵的装配顺序:


  本型泵装配质量的好坏直接影响泵能否正常运行,并影响泵的使用寿命和性能参数;影响机组的振动和噪音。装配中应注意以下几点:

     1、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证,应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。作密封剂用的二硫化钼应干净,紧固用的螺钉、螺栓应受力均匀;

     2、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能,故泵的尺寸不能随意调整;

     3、泵装配完毕后,未装填料前,用手盘动泵转子,检查转子在壳体内旋转是否灵活、有无摩擦响声,轴向窜动量是否达到规定要求;

     4、上述检查符合要求后,在泵两端轴封处加入填料,注意填料环在填料腔中的位置。


三、泵的安装:


  泵安装时需要下列常规的专用的设备和工具:

      1、有负载能力合适而安全的起重设备;

      2、每个地脚螺钉处都必须备有一块垫铁或楔铁,作找平底座用;

      3、灌浆的材料必须是不收缩的灌浆料。为了灌浆需要准备一个木盒,而且需配有漏斗;

     4、安装和拆卸填料,需要一套专用的工具,如带钩的夹具等。


  四、泵的开箱检查:


     1.泵运到使用单位后因开箱检查泵的零件是否丢失,是否在运输过程中有损坏,如果出现由于丢失或者顺坏时,应立即向运输部门或者制造厂声明。


  五、暂时库存:


    1.如果泵在安装以前需要库存一段时间,泵仍然需要包装,而且应该放在干燥、防雨、防灰尘的合适的地方上。泵的吐出口和吸入口应覆盖,以防异物掉入,泵的轴,轴承和其他精加工零件应注意防潮,要应涂保护油层。


  六、泵的基础:


     1.泵的基础必须具有足够的强度,基础的质量应等于机组质量的3-5倍,泵的地基应比泵的底座长50-70cm,且要留出地脚螺栓孔(为地脚螺栓3-5倍的钢管直径);

     2.打地基包括如下内容:地基的地脚螺栓孔的定位,灌浆和留出外连接管路位置,然后在其余空间灌浆,地基的表面可是粗糙的,一边灌浆效果好。


 七、安装设备:


   1.搬放和找水平

   2.在底座下面放置钢的垫铁和楔铁或调整垫,一般都放置在地脚螺栓处。如果底座较长,在两地脚螺栓中间可放置一块垫铁;

   3.检查底座下面的地基,清洗飞尘,油和其他杂物。

   4.起重吊钩吊住底座的四个角上,把底座吊在地基上方,慢慢地把底座放在每个螺栓孔的位置上(对地脚螺栓孔的位置)

   5.用一个刀口平尺和机械水平仪放到安装泵和电机底脚加工平面上,用调整楔铁或调整垫的厚度来确定底座在各个方位上的水平,推荐每100毫米长度不平度小于0.25毫米,这时地脚螺栓的螺母拧到适当程度(不能过紧),楔铁或调整垫片应紧固。

   6.底座找平,而且和地基配合较紧后才灌浆。


  八、底座的灌浆:


    1.灌浆时,确保做到每个空间的空气必须全部排出;

    2.当灌浆材料固化后,拧紧地脚螺栓的螺母,然后再对灌浆材料油漆防潮;

    3.灌浆后,进行泵和发动机的调正工作。


  九、设备的调整:


 1.设备调整包括角度的调正和中心线位置的调正,至少应在下面三个时期检查设备,进行调正;

  第一次:泵和底座已经把紧,但电动机没把紧;

  第二次:泵和电动机已紧固,但吸入和吐出管路法兰的螺栓没紧固;

  第三次:在泵运转24小时后,再检查一次,检查后把泵和电动机最后紧固。


  十、工作中应注意以下事宜:


  1.电机与水泵组合安装时,应将泵联轴器端轴伸向外拉出,再保证泵和电机两联轴器之间的轴向间隙值;

  2.泵只能承受自身内力,不能承受任何外力;

  3.在调正以前,检查全部的管线,保证它们不对泵座产生作用力和力矩;

  4.在调正泵和电动机时,垫片应垫在电动机的下面;

 5. 角调正是保证联轴器的两个平面的平行度。用一块千分表去检查联轴器法兰端面上的四个点,千分表读为0.02~0.03;检查其平行度也可以用塞尺,两联轴器平面间的差值(a-b)≤0.06.中心线对中是指泵和电动机轴中心线的对正程度。


  十一、主要管路的联接:


  1.使用管路的规格和长度应合适且有足够的承压能力;尽量减少管路的转弯和附件;

  2.泵的吸入管路应是短而直。管路直径应大于或等于泵的吸入口的直径,泵的吸入管路的弯曲半径应做成尽量大。


  十二、附件设备的联接:


1.压力表:在吸入管路和吐出管路上用的压力表必须是质量好,性能合格的仪表。吐出压力表最好装配在泵吐出法兰2倍直径长的距离上,不能装在弯管和闸阀的旁边。以防受不稳定流动的干扰;

2.联轴器:泵的电动机联轴器连接以前重新检查其对中性;检查电动机的转向是否符合要求,如果电动机转向不符合泵的转向,必须把电动机转向调正过来;

 3.轴封:如果需要,在泵运转以前,重新调整轴封或重新装配。


 七、IS型单级单吸离心泵型号参数:


流 量
Q
扬程
H
 参数型号    转速
n
轴功率
Pa
电  机 效率
η
必须汽
蚀余量
NPSHr
泵重
  功率
P
型 号
m3/h l/s   m rpm kW kW   % m kg
7.5
12.5
15
2.08
3.47
4.17

FIS50-32-125


23
20
18

2950


1.09
1.33
1.50

2.2


Y
  90L-2
YB
43
51
49
2.0
2.0
2.5

44


3.75
6.3
7.5
1.04
1.75
2.08

FIS50-32-125


5.8
5
4.5

1480


0.16
0.19
0.21

0.55


Y
  801-4
YB
36
45
44
2.0
2.0
2.5

44


6.8
11.3
13.6
1.89
3.14
3.78

FIS50-32-125A


18.8
16.4
14.7

2950


0.87
1.01
1.16

1.5


Y
  90S-2
YB
40
50
47
2.0
2.0
2.5

44


3.4
5.7
6.8
0.94
1.58
1.89

FIS50-32-125A


4.7
4.1
3.7

1480


0.13
0.15
0.16

0.55


Y
  801-4
YB
33.3
43
42
2.0
2.0
2.5

44


7.5
12.5
15
2.08
3.47
4.17

FIS50-32-160


34.5
32
30

2950


2.13
2.37
2.45

3


Y
  100L-2
YB
33
46
50
2.0
2.0
2.5

48


3.75
6.3
7.5
1.04
1.75
2.08

FIS50-32-160


8.6
8
7.5

1480


0.30
0.34
0.36

0.55


Y
  801-4
YB
29
40
43
2.0
2.0
2.5

48


6.8
11.3
13.6
1.89
3.14
3.78

FIS50-32-160A


28.5
26.4
24.8

2950


1.76
1.85
1.91

3


Y
  100L-2
YB
30
44
48
2.0
2.0
2.5

48


3.4
5.7
6.8
0.94
1.58
1.89

FIS50-32-160A


7.1
6.6
6.2

1480


0.25
0.28
0.28

0.55


Y
  801-4
YB
25.9
37.1
41
2.0
2.0
2.5

48


7.5
12.5
15
2.08
3.47
4.17

FIS50-32-200


51.8
50
48

2950


3.78
4.36
4.56

5.5


Y
  132S1-2
YB
28
39
43
2.0
2.0
2.5

60


3.75
6.3
7.5
1.04
1.75
2.08
FIS50-32-200 12.9
12.5
12.0

1480


0.57
0.65
0.68
 0.75  Y
  90S-4
YB
23
33
36
2.0
2.0
2.5

60


7
11.7
14
1.94
3.25
3.89

FIS50-32-200A


45.5
43.7
41.7

2950


3.21
3.67
3.79

4


Y
  132S1-2
YB
27
38
42
2.0
2.0
2.5

60


3.4
5.7
6.8
0.94
1.59
1.89

FIS50-32-200A


10.6
10.3
9.9

1480


0.49
0.52
0.54

0.75


Y
  802-4
YB
20
31
34
2.0
2.0
2.5

60
6.6
11
13.2
1.83
3.06
3.67

FIS50-32-200B


40.5
38.7
36.7

2950


2.80
3.14
3.22

4


Y
  112M-2
YB
26
37
41
2.0
2.0
2.5

60


3.3
5.5
6.6
0.92
1.53
1.83

FIS50-32-200B


10.1
9.7
9.2

1480


0.43
0.47
0.49

0.55


Y
  801-4
YB
21
31
34
2.0
2.0
2.5

60


7.5
12.5
15
2.08
3.47
4.17

FIS50-32-250


82
80
78.5

2950


7.28
8.25
8.79

11


Y
  160M1-2
YB
23
33
36.5
2.0
2.0
2.5

99


3.75
6.3
7.5
1.04
1.75
2.08

FIS50-32-250


20.5
20
19.6

1480


1.23
1.27
1.29

1.5


Y
  100L1-4
YB
17
27
31
2.0
2.0
2.5

99


7
11.7
14
1.94
3.25
3.89

FIS50-32-250A


71.9
70
68.8

2950


6.22
6.97
7.39

7.5


Y
  160M1-2
YB
22
32
35.5
2.0
2.0
2.5

99


3.5
5.9
7.02
0.97
1.64
1.95

FIS50-32-250A


18 .0
17.5
17.2

1480


1.07
1.08
1.10

1.5


Y
  90L-4
YB
16
26
30
2.0
2.0
2.5

99


6.6
11.0
13.2
1.83
3.06
3.67

FIS50-32-250B


63.6
62
60.9

2950


5.71
6.19
6.64

7.5


Y
  132S2-2
YB
20
30
33
2.0
2.0
2.5

99


3.3
5.5
6.6
0.92
1.53
1.83

FIS50-32-250B


15.9
15.5
15.2

1480


0.95
0.93
0.94

1.1


Y
  90L-4
YB
15
25
29
2.0
2.0
2.5

99


15
25
30
4.17
6.94
8.33

FIS65-50-125


21.3
20
18.6

2950


1.85
2.2
2.4

3


Y
  100L-2
YB
47
62
63
2.0
2.0
2.5

45


7.5
12.5
15
2.08
3.47
4.17

FIS65-50-125


5.4
5
4.5

1480


0.25
0.31
0.33

0.55


Y
  801-4
YB
44
55
56
2.0
2.0
2.5

45


13.6
22.7
27.3
3.78
6.31
7.58

FIS65-50-125A


17.6
16.5
15.4

2950


1.48
1.67
1.91

2.2


Y
  90L-2
YB
44
61
59.9
2.0
2.0
2.5

45


6.8
11.3
13.6
1.89
3.14
3.78

FIS65-50-125A


4.5
4.1
3.7

1480


0.20
0.23
0.26

0.55


Y
  801-4
YB
41
54
53
2.0
2.0
2.5

45


15
25
30
4.17
6.94
8.33

FIS65-50-160


34.2
32
30

2950


3.18
3.82
4.15

5.5


Y
  132S1-2
YB
44
57
59
2.0
2.0
2.5
 50
7.5
12.5
15
2.08
3.47
4.17

FIS65-50-160


8.55
8
7.5

1480


0.45
0.53
0.58

0.75


Y
  802-4
YB
39
51
52.5
2.0
2.0
2.5

50


13.6
22.7
27.3
3.78
6.31
7.58

FIS65-50-160A


28.4
26.5
24.8

2950


2.56
2.93
3.29

4.0


Y
  112M-2
YB
41
56
56
2.0
2.0
2.5

50


6.8
11.3
13.6
1.89
3.14
3.78

FIS65-50-160A


7.09
6.6
6.2

1480


0.37
0.41
0.46

0.75


Y
  801-4
YB
35.5
49.6
49.9
2.0
2.0
2.5

50


15
25
30
4.17
6.94
8.33

FIS65-40-200


53.2
50
47.6

2950


5.30
6.55
7.27

7.5


Y
  160M1-2
YB
41
52
53.5
2.0
2.0
2.5

64


7.5
12.5
15
2.08
3.47
4.17

FIS65-40-200


13.3
12.5
11.9

1480


0.78
0.93
1.02

1.1


Y
  90L-4
YB
35
46
47.5
2.0
2.0
2.5

64


14
23.4
28.1
3.89
6.50
7.81

FIS65-40-200A


46.9
43.7
41.3

2950


4.47
5.46
6.02

7.5


Y
  132S2-2
YB
40
51
52.5
2.0
2.0
2.5

64


1.94
3.25
3.89
11.7
10.9
9.8

FIS65-40-200A



1480



1480


 0.65
0.77
0.82
1.1 Y
  90L-4
YB
34.8
45
46.5
2.0
2.0
2.5

64


13.2
22.0
26.4
3.67
6.11
7.33

FIS65-40-200B


41.9
38.7
36.3

2950


3.87
4.64
5.07

5.5


Y
  132S2-2
YB
39
50
51.5
2.0
2.0
2.5

64


6.6
11.0
13.2
1.83
3.06
3.67

FIS65-40-200B


10.5
9.7
9.1

1480


0.55
0.66
0.72

1.1


Y
  90S-4
YB
34
44
45.5
2.0
2.0
2.5

64


15
25
30
4.17
6.94
8.33

FIS65-40-250


81.2
80
78.4

2950


9.76
11.84
12.8

15


Y
  160M2-2
YB
34
46
50
2.0
2.0
2.5

103


7.5
12.5
15
2.08
3.47
4.17

FIS65-40-250


20.3
20
19.6

1480


1.48
1.75
1.86

2.2


Y
  100L2-4
YB
28
39
43
2.0
2.0
2.5

103


14
23.4
28
3.89
6.50
7.78

FIS65-40-250A


71.0
70.0
68.6

2950


8.71
9.92
10.68

15


Y
  160M2-2
YB
33
45
49
2.0
2.0
2.5

103


7.0
11.7
14.0
1.94
3.25
3.89

FIS65-40-250A


17.8
17.5
17.2

1480


1.25
1.47
1.55

2.2


Y
  100L1-4
YB
27
38
42
2.0
2.0
2.5
 103
13.2
22
26.4
3.67
6.11
7.33

FIS65-40-250B


62.8
61.8
60.4

2950


7.07
8.42
9.05

11


Y
  160M1-2
YB
32
44
48
2.0
2.0
2.5

103


6.6
11
13.2
1.83
3.06
3.67

FIS65-40-250B


15.7
15.5
15.1

1480


1.08
1.26
1.33

1.5


Y
  100L1-4
YB
26
37
41
2.0
2.0
2.5

103


15
25
30
4.17
6.94
8.33

FIS65-40-315


126.8
125
124

2950


18.5
21.8
23.8

30


Y
  200L1-2
YB
28
39
42.5
2.0
2.0
2.5

115


7.5
12.5
15
2.08
3.47
4.17

FIS65-40-315


32.4
32
31.7

1480


3.0
3.3
3.5

4


Y
  132S-4
YB
22
33
37
2.0
2.0
2.5

115


14
23.4
28
3.89
6.50
7.78

FIS65-40-315A


111.2
109.5
108.8

2950


16.97
18.37
20.76

30


Y
  200L1-2
YB
25
38
40
2.0
2.0
2.5

115


7.0
11.7
14.0
1.94
3.25
3.89

FIS65-40-315A


28.4
28.0
27.8

1480


2.84
2.88
3.12

4


Y
  112M-4
YB
19
31
34.5
2.0
2.0
2.5

115


13.2
22.0
26.4
3.67
6.11
7.33

FIS65-40-315B


98.0
96.5
95.9

2950


14.7
15.6
17.7

22


Y
  180M-2
YB
24
37
39
2.0
2.0
2.5

115


6.6
11.0
13.2
1.83
3.06
3.67

FIS65-40-315B


24.5
24.1
24.0

1480


2.44
2.41
2.62

4


Y
  112M-4
YB
18
30
33
2.0
2.0
2.5

115


30
50
60
8.33
13.89
16.67

FIS80-65-125


23.2
20
17.6

2950


3.16
3.95
4.29

5.5


Y
  132S1-2
YB
60
69
67
3.0
3.0
4.0

54


15
25
30
4.17
6.94
8.33

FIS80-65-125


5.8
5
4.4

1480


0.44
0.53
0.58

0.75


Y
  802-4
YB
54
64
62
2.5
2.5
3.0

54


27.2
45.3
54.4
7.56
12.60
15.12

FIS80-65-125A


19.1
16.5
14.5

2950


2.48
3.04
3.36

4


Y
  112M-2
YB
57
67
64
3.0
3.0
4.0

54


13.6
22.6
27.2
3.78
6.28
7.56

FIS80-65-125A


4.8
4.2
3.6

1480


0.35
0.41
0.45

0.55


Y
  801-4
YB
51
62
59
2.5
2.5
3.0

54


30
50
60
8.33
13.89
16.67

FIS80-65-160


36
32
28.4

2950


5.16
6.50
7.14

7.5


Y
  160M1-2
YB
57
67
65
2.0
2.3
3.3

60


15
25
30
4.17
6.94
8.33

FIS80-65-160


9
8
7.2

1480


0.74
0.88
0.95

1.5


Y
  90L-4
YB
50
62
62
2.0
2.3
3.3

60


27.2
45.4
54.4
7.56
12.6
15.12

FIS80-65-160A


29.7
26.4
23.4

2950


4.08
5.02
5.59

7.5


Y
  132S2-2
YB
54
65
62
2.0
2.3
3.3

60


13.6
22.7
27.2
3.78
6.31
7.56

FIS80-65-160A


7.4
6.6
5.9

1480


0.58
0.68
0.74

1.1


Y
  90S-4
YB
47.3
60
59
2.0
2.3
3.3

60


30
50
60
8.33
13.89
16.67

FIS80-50-200


55.2
50
45.2

2950


8.5
10.8
11.9

15


Y
  160M2-2
YB
53
63
62
2.0
2.5
3.2

60


15
25
30
4.17
6.94
8.33

FIS80-50-200


13.5
12.5
11.5

1480


1.25
1.49
1.6

2.2


Y
  100L1-4
YB
44
57
58
2.0
2.0
2.5

60


28.08
46.8
56.2
7.56
13.0
15.61

FIS80-50-200A


48.9
43.7
38.9

2950


7.19
8.98
9.76

11


Y
  160M1-2
YB
52
62
61
2.0
2.5
3.2

60


14.04
23.4
28.08
3.9
6.5
7.8

FIS80-50-200A


11.9
10.9
9.9

1480


1.06
1.24
1.33

1.5


Y
  90L-4
YB
43
56
57
2.0
2.0
2.5

60


26.4
44
52.8
7.33
12.22
14.67

FIS80-50-200B


43.9
38.7
33.9

2950


6.19
7.6
8.13

11


Y
  160M1-2
YB
51
61
60
2.0
2.5
3.2

60


13.2
22
26.4
3.67
6.11
7.33

FIS80-50-200B


10.7
9.7
8.7

1480


0.92
1.06
1.12

1.5


Y
  90L-4
YB
42
55
56
2.0
2.0
2.5

60


30
50
60
8.33
13.89
16.67

FIS80-50-250


83.5
80
76

2950


14.8
18.8
20.7

22


Y
  200L1-2
YB
46
58
60
2.5
2.5
3.0

98


15
25
30
4.17
6.94
8.33

FIS80-50-250


20.8
20
19.3

1480


1.97
2.43
2.92

3


Y
  112M-4
YB
43
52
54
2.5
2.5
3.0

98


28.08
46.8
56.16
7.8
13.0
15.6

FIS80-50-250A


73.6
70
67.4

2950


12.5
15.7
17.5

18.5


Y
  180M-2
YB
45
57
59
2.5
2.5
3.0

98


14.04
23.4
28.08
3.9
6.5
7.8

FIS80-50-250A


18.2
17.5
16.7

1480


1.66
2.19
2.41

3


Y
  112M-4
YB
42
51
53
2.5
2.5
3.0

98


26.4
44
52.8
7.33
12.22
14.67

FIS80-50-250B


64.8
62
60.0

2950


10.6
13.3
14.9

15


Y
  160L-2
YB
44
56
58
2.5
2.5
3.0

98


13.2
22
26.4
3.67
6.11
7.33

FIS80-50-250B


16.2
15.6
15

1480


1.50
1.95
2.11
2.2 Y
  100L2-4
YB
39
48
51
2.5
2.5
3.0

98


30
50
60
8.33
13.89
16.67

FIS80-50-315


127.6
125
122

2950


26.1
32.8
35.6

37


Y
  225M-2
YB
40
52
56
2.0
2.0
2.5

115


15
25
30
4.17
6.94
8.33

FIS80-50-315


32.9
32
31

1480


4.02
4.74
5.10

5.5


Y
  132M-4
YB
33.4
46
49.7
2.0
2.0
2.5

115


28.08
46.8
56.16
7.8
13.0
15.6

FIS80-50-315A


113.4
110
107.7

2950


22.2
27.5
30.0

37


Y
  200L2-2
YB
39
51
55
2.0
2.0
2.5

115


14.04
23.4
28.08
3.90
6.50
7.80

FIS80-50-315A


29.2
28
27.1

1480


3.51
4.06
4.39

5.5


Y
  132M-4
YB
31.8
44
47.2
2.0
2.0
2.5

115


26.4
44
52.8
7.33
12.22
14.67

FIS80-50-315B


100.5
97
95

2950


19.0
23.2
25.3

30


Y
  200L1-2
YB
38
50
54
2.0
2.0
2.5

115


13.2
22
26.4
3.67
6.11
7.33

FIS80-50-315B


25.1
24.3
23.8

1480


3.01
3.47
3.8

5.5


Y
  132S-4
YB
30
42
45
2.0
2.0
2.5

115


60
100
120
16.67
27.78
33.33

FIS100-80-125


24 .7
20
16.1

2950


5.95
7.47
7.6

11


Y
  160M1-2
YB
67.7
73
69.2
3.0
4.5
5.6

63


30
50
60
8.33
13.89
16.67

FIS100-80-125


6.19
5
4

1480


0.78
1.0
1.08

1.5


Y
  90L-4
YB
65
68
60.5
3.0
3.6
4.0

63


55.1
91.8
110.2
15.31
25.5
30.6

FIS100-80-125A


20.7
16.8
13.4

2950


4.65
5.92
6.3

7.5


Y
  132S2-2
YB
66.8
71.0
63.8
3.0
4.5
5.6

63


27.5
45.8
54.9
7.64
12.72
15.25

FIS100-80-125A


5.17
4.19
3.36

1480


0.16
0.79
0.88

1.1


Y
  90S-4
YB
63.5
66
57.1
3.0
3.6
4.0

63


60
100
120
16.67
27.78
33.33

FIS100-80-160


37
32
28

2950


10.1
11.9
12.5

15


Y
  160M2-2
YB
60
73
73
3.8
4.3
5.0

95


30
50
60
8.33
13.89
16.67

FIS100-80-160


9.25
8
7

1480


1.3
1.58
1.68

2.2


Y
  100L1-4
YB
58
69
68
3.0
3.4
3.7

95


54.6
91
109.2
15.17
25.28
30.34

FIS100-80-160A


30.6
26.5
23.2

2950


7.98
9.25
9.85

15


Y
  160M2-2
YB
57
71
70.4
3.8
4.3
5.0

95


27.3
45.5
54.6
7.58
12.64
15.16

FIS100-80-160A


7.66
6.6
6.37

1480


1.03
1.22
1.45

2.2


Y
  90L-4
YB
55.3
67
65.3
3.0
3.4
3.7

95


60
100
120
16.67
27.78
33.33

FIS100-65-200


56
50
44

2950


14.5
18.9
20.3

22


Y
  180M-2
YB
63
72
71
3.4
3.9
5.2

96


30
50
60
8.33
13.89
16.67

FIS100-65-200


14
12.5
11

1480


1.91
2.50
2.85
3 Y
  100L2-4
YB
60
68
63
2.5
2.5
3.0

96


56.1
93.5
112.2
15.58
25.97
31.17

FIS100-65-200A


49
43.7
38.5

2950


12.08
15.68
16.8

18.5


Y
  180M-2
YB
62
71
70
3.4
3.9
5.2

96


28.05
46.8
56.1
7.79
13.04
15.58

FIS100-65-200A


12.3
10.9
9.6

1480


1.59
2.07
2.37
3 Y
  100L2-4
YB
59
67
62
2.5
2.5
3.0

96


52.7
87.8
105.4
14.64
24.39
29.28

FIS100-65-200B


43.2
38.5
33.9

2950


10.2
13.2
14.1

15


Y
  160L-2
YB
61
70
69
3.4
3.9
5.2

96


26.4
43.9
52.7
7.33
12.19
14.64

FIS100-65-200B


10.8
9.6
8.5

1480


1.34
1.74
2.00

2.2


Y
  100L2-4
YB
58
66
61
2.5
2.5
3.0

96


60
100
120
16.67
27.78
33.33

FIS100-65-250


88
80
74

2950


25.2
32.0
36.1

37


Y
  200L2-2
YB
57
68
67
3.0
3.6
4.5

107


30
50
60
8.33
13.89
16.67

FIS100-65-250


22
20
18.5

1480


3.6
4.3
4.7

5.5


Y
  132S-4
YB
50
63
64
2.5
2.5
3.0

107


56.1
93.5
112.2
15.58
25.97
31.17

FIS100-65-250A


77
70
64.7

2950


21.8
27.4
28.9

30


Y
  200L2-2
YB
54
65
64
3.0
3.6
4.5

107


28.05
46.8
56.1
7.79
13.00
15.58

FIS100-65-250A


19.2
17.4
16.2

1480


3.12
3.53
4.06

5.5


Y
  132S-4
YB
47
61
60.9
2.5
2.5
3.0
107
52.7
87.8
105.4
14.64
24.39
29.28

FIS100-65-250B


67.9
61.7
57.0

2950


18.3
23.1
26.0

30


Y
  200L1-2
YB
53.3
64
62.9
3.0
3.6
4.5
107
26.4
43.9
52.7
7.33
12.19
14.64

FIS100-65-250B


17.0
15.4
14.3

1480


2.66
3.07
3.47

4


Y
  112M-4
YB
46
62
59
2.5
2.5
3.0
107
60
100
120
16.67
27.78
33.33

FIS100-65-315


132
125
119

2950


44.9
54.9
60.8

75


Y
  280S-2
YB
48
62
64
2.8
3.2
4.2
117
30
50
60
8.33
13.89
16.67

FIS100-65-315


33.5
32
30.5

1480


6.2
7.5
8.3

11


Y
  160M-4
YB
44
58
60
2.0
2.0
2.5
117
56.1
93.5
112.2
15.58
25.97
31.17

FIS100-65-315A


115.5
109
104

2950


39.2
45.5
52.1

55


Y
  250M-2
YB
45
61
61
2.8
3.2
4.2
117
28.05
46.8
56.1
7.79
13.00
15.58

FIS100-65-315A


29.3
28
26.7

1480


5.46
6.33
7.15

7.5


Y
  160M-4
YB
41
56
57
2.0
2.0
2.5
117
52.7
87.8
105.4
14.64
24.39
29.28

FIS100-65-315B


102
97
92

2950


33.3
38.7
44.0

55


Y
  250M-2
YB
44
60
60
2.8
3.2
4.2
117
26.4
43.9
52.7
7.33
12.19
14.64

FIS100-65-315B


25.5
24.3
23.0

1480


4.58
5.29
5.88

7.5


Y
  132M-4
YB
40
55
56
2.0
2.0
2.5
117
120
200
240
33.33
55.56
66.67

FIS125-100-200


61
50
41

2950


29.3
35.4
38.3

45


Y
  225M-2
YB
68
77
70
4.5
5.0
5.8
103
60
100
120
16.67
27.78
33.33

FIS125-100-200


15.25
12.5
10.25

1480


3.89
4.66
5.08

7.5


Y
  132M-4
YB
64
73
66
2.5
2.9
3.6
103
112
186.5
224
31.11
51.81
62.22

FIS125-100-200A


50.5
41.4
34

2950


23.75
28.1
30.9

37


Y
  200L2-2
YB
64.9
75
67.1
4.5
5.0
5.8

103


56
93.3
112
15.56
25.29
31.11

FIS125-100-200A


12.6
10.3
8.5

1480


3.15
3.69
4.12
5.5 Y
  132S-4
YB
61
71
63
2.5
2.9
3.6

103


105.5
175.5
211.0
29.31
48.75
58.61

FIS125-100-200B


47.0
38.5
31.6

2950


21.45
24.88
27.95

30


Y
  200L1-2
YB
63
74
65
4.5
5.0
5.8

103


52.8
87.8
105.5
14.67
24.39
29.31

FIS125-100-200B


11.8
9.6
7.9

1480


2.83
3.28
3.66

4


Y
  132S-4
YB
60
70
62
2.5
2.9
3.6

103


120
200
240
33.33
56.56
66.67

FIS125-100-250


90
80
73

2950


47.4
58.1
64.5

75


Y
  280S-2
YB
62
75
74
3.7
4.5
5.5

170


60
100
120
16.67
27.78
33.33

FIS125-100-250


22.5
20
18.25

1480


6.23
7.56
8.40

11


Y
  160M-4
YB
59
72
71
2.0
2.3
3.0

170


112
186.5
224
31.11
51.81
62.22

FIS125-100-250A


78
69.5
63.5

2950


40.3
48.4
54.5

55


Y
  280S-2
YB
59
73
71
3.7
4.5
5.5

170


56
93.3
112
15.56
25.92
31.11

FIS125-100-250A


19.5
17.4
15.9

1480


5.31
6.29
7.13

7.5


Y
  160M-4
YB
56
70
68
2.0
2.3
3.0

170


105.5
175.5
211.0
29.31
48.75
58.61

FIS125-100-250B


69.0
61.5
56

2950


34.2
41.4
44.0

45


Y
  250M-2
YB
58
71
69.9
3.7
4.5
5.5

170


52.8
87.8
105.5
14.67
24.39
29.31

FIS125-100-250B


17.3
15.4
14

1480


4.62
5.42
6.10

7.5


Y
  132M-4
YB
54
68
66
2.0
2.3
3.0

170


120
200
240
33.33
55.56
66.67

FIS125-100-315


132
125
119

2950


69.5
100.2
119.7

132


Y
  315M-2
YB
62
68
65
4.2
5.0
5.8

198


60
100
120
16.67
27.78
33.33

FIS125-100-315


33
32
30.5

1480


9.0
13.4
16.3

18.5


Y
  180M-4
YB
60
65
63
2.1
2.5
2.9

198


112.7
187.9
225.5
31.31
52.19
62.64

FIS125-100-315A


116.5
110.4
105

2950


59.6
85.6
102.2

110


Y
  315M-2
YB
60
66
63
4.2
5.0
5.8

198


56.4
94
112.8
15.67
26.21
31.33

FIS125-100-315A


31
28.3
26.5

1480


8.5
12.1
14.3

15


Y
  160L-4
YB
56
60
57
2.1
2.5
2.9

198


105.5
175.9
211.1
29.31
48.86
58.64

FIS125-100-315B


102.1
96.7
92.0

2950


50.5
72.4
88.1

90


Y
  280M-2
YB
58
64
60
4.2
5.0
5.8

198


52.8
87.8
105.5
14.67
24.39
29.31

FIS125-100-315B


25.5
24.2
23

1480


6.81
9.99
12.02

15


Y
  160L-4
YB
54
58
55
2.1
2.5
2.9

198


60
100
120
16.67
27.78
33.33

FIS125-100-400


52
50
48.5

1480


15.2
22
26.4

30


Y
  200L-4
YB
56
62
60
2.1
2.5
2.9

220


56.1
93.5
118.2
15.58
25.97
32.83

FIS125-100-400A


45.4
43.7
42.4

1480


12.9
18.3
20.5

22


Y
  200L-4
YB
54
61
58
2.1
2.5
2.9

220


52.8
88
105.6
14.67
24.44
29.33

FIS125-100-400B


40.2
38.7
37.5

1480


10.9
15.4
16.9

18.5


Y
  180L-4
YB
53
60
57
2.1
2.5
2.9

220


120
200
240
33.33
55.56
66.67

FIS150-125-250


24.8
20
15

1480


12.3
14.1
14.4

18.5


Y
  180M-4
YB
66
77
68
2.5
2.8
3.5

150


112.2
187
224.4
31.17
51.94
62.33

FIS150-125-250A


22.3
17.5
12.5

1480


10.5
11.7
11.4

15


Y
  160L-4
YB
65
76
67
2.5
2.8
3.5

150


105.6
176
211.2
29.33
48.89
58.67

FIS150-125-250B


20.3
15.5
10.5

1480


9.2
9.9
9.2

15


Y
  160L-4
YB
64
75
66
2.5
2.8
3.5
150
120
200
240
33.33
55.56
66.67

FIS150-125-315


36.3
32
28.5

1480


18.8
23.2
25.9

30


Y
  200L-4
YB
63
75
72
2.5
2.8
3.5
170
112.2
187
224.4
31.17
51.94
62.33

FIS150-125-315A


32.3
28
24.9

1480


15.9
19.3
21.4

22


Y
  200L-4
YB
62
74
71
2.5
2.8
3.5
170
105.6
176
211.2
29.33
48.89
58.67

FIS150-125-315B


29.0
24
21.2

1480


13.7
15.8
17.4

18.5


Y
  180L-4
YB
61
73
70
2.5
2.8
3.5
170
120
200
240
33.33
55.56
66.67

FIS150-125-400


57.5
50
44.0

1480


30.8
38.9
43.7

45


Y
  250M-4
YB
61
70
63
2.0
2.5
3.0
198
112.2
187
224.4
31.17
51.94
62.33

FIS150-125-400A


51.2
43.7
37.7

1480


26.1
32.3
35.2

37


Y
  225M-4
YB
60
69
62
2.0
2.5
3.0
198
105.6
176
211.2
29.3
48.9
58.7

FIS150-125-400B


46.2
38.7
32.7

1480


22.5
27.3
28.8

30


Y
  225S-4
YB
59
68
61
2.0
2.5
3.0
198
280 77.8 FIS150-150-450 72 1480 78.5 90 Y
  280M-4
YB
70 5.5 285
265 73.6 FIS150-150-450A 64 1480 66 75 Y
  280S-4
YB
70 5.5 285
245 68 FIS150-150-450B 55 1480 52.4 75 Y
  280S-4
YB
70 5.5 285
240
400
480
66.7
111.1
133.3

FIS200-150-250


22.6
20
17.2

1480


19.7
27.3
28.3

37


Y
  225S-4
YB
75
80
76
3.8
4.3
5.0
210
224.5
374.2
449.0
62.4
103.9
124.7

FIS200-150-250A


19.8
17.5
15.1

1480


16.6
22.9
25.0

30


Y
  200L-4
YB
73
78
74
3.8
4.3
5.0
210
211.3
352.1
422.6
58.7
97.8
117.4

FIS200-150-250B


17.5
15.5
13.3

1480


14.2
19.6
21.3

30


Y
  200L-4
YB
71
76
72
3.8
4.3
5.0
210
240
400
480
66.7
111.1
133.3

FIS200-150-315


35.6
32
29.4

1480


34.7
44.1
49.9

55


Y
  250M-4
YB
67
79
77
3.0
3.5
4.0
268
224.5
374.2
449.0
62.4
103.9
124.7

FIS200-150-315A


31.1
28
25.7

1480


28.8
36.6
41.4

45


Y
  225M-4
YB
66
78
76
3.0
3.5
4.0

268


211.3
352.1
422.6
58.7
97.8
117.4

FIS200-150-315B


27.5
24.7
22.7

1480


24.4
30.8
34.9

37


Y
  225S-4
YB
65
77
75
3.0
3.5
4.0

268


240
400
480
66.7
111.1
133.3

FIS200-150-400


55.8
50
47

1480


54.4
68.8
78.5

90


Y
  280M-4
YB
67
78
75
3.0
3.5
4.0

325


224.5
374.2
449.0
62.4
103.9
124.7

FIS200-150-400A


48.8
43.7
41.1

1480


45.3
57.8
67.9

75


Y
  280S-4
YB
66
77
74
3.0
3.5
4.0

325


211.3
352.1
422.6
58.7
97.8
117.4

FIS200-150-400B


43.2
38.7
31.4

1480


38.3
46.5
45.4
 55  Y
  280S-4
YB
65
76
73
3.0
3.5
4.0

325


400 111.1
FIS200-150-500


80
1480


116.2 160 Y
315L1-4
YB
75 5.5
575


376 104.4 FIS200-150-500A 70 1480 96.82 132 Y
  315M-4
YB
74 5.5 575
352 97.7 FIS200-150-500B 62 1480 82.5 110 Y
  315S-4
YB
72 5.5 575
400
550
660
111.1
152.8
183.3
FIS250-200-250 22
20
18.5
1480 30.74
36.11
40.58
45 Y
  225M-4
YB
78
83
82
5
5.5
6
280
365
500
600
101.4
138.9
166.7
FIS250-200-250A 19
17
14
1480 24.54
28.60
28.61
37 Y
  225S-4
YB
77
81
80
5
5.5
6
280
400
550
660
111.1
152.8
183.3
FIS250-200-315 35
32
30
1480 50.20
58.49
70.99
75 Y
  280S-4
YB
76
82
76
5
5.5
6
425
365
500
600
101.4
138.9
166.7
FIS250-200-315A 31
28
23
1480 42.34
47.69
50.14
55 Y
  250M-4
YB
74
80
75
5
5.5
6
425
400
550
660
111.1
152.8
183.3
FIS250-200-400 54
50
46
1480 76.54
94.86
108.86
110 Y
  315S-4
YB
74
79
76
5
5.5
6
573
365
500
600
101.4
138.9
166.7
FIS250-200-400A 47
44
35
1480 63.17
77.86
78.39
90 Y
  280M-4
YB
74
77
73
5
5.5
6
573
336
460
552
93.3
127.8
153.3
FIS250-200-400B 40
37
30
1480 51.58
62.68
64.47
75 Y
  280S-4
YB
71
74
70
5
5.5
6
573
400
550
660
111.1
152.8
183.3

FIS250-200-450


64
60
56

1480


91.79
112.41
130.8

160


Y
  315L1-4
YB
76
80
77
5.0
5.5
6.0

742


365
500
600
101.4
138.9
166.7

FIS250-200-450A


54
51
47

1480


71.91
89.09
101.11
 132  Y
  315M-4
YB
75
78
76
5.0
5.5
6.0

742


336
460
552
93.3
127.8
153.3

FIS250-200-450B


46
43
40

1480


58.50
71.87
82.42
 110  Y
  315S-4
YB
72
75
73
5.0
5.5
6.0

742


480
750
864
133.3
200
240

FIS300-250-235


20
18
15.5

980


33.97
43.60
49.32

55


Y
 280M-6
YB
77
81
74
5.0
5.5
6.0

660


438
657
788
121.7
182.5
218.9

FIS300-250-235A


16.5
15
13

980


26.26
33.99
38.77
 45  Y
  280S-6
YB
75
79
72
5.0
5.5
6.0

660


400
600
720
111.1
166.7
200

FIS300-250-235B


14
12.5
11

980


20.90
26.54
30.83
 37  Y
  250M-6
YB
73
77
70
5.0
5.5
6.0

660


480
720
864
133.3
200
240

FIS300-250-300


31
28
24

980


52.66
67.82
73.38

75


Y
 315S-6
YB
77
81
77
4.5
5.0
5.5

743


444
666
799
123.3
185
221.9

FIS300-250-300A


26.5
24
21.5

980


42.19
54.45
61.59
 75  Y
  315S-6
YB
76
80
76
4.5
5
5.5

743


415
623
747
115.3
173.1
207.5

FIS300-250-300B


23
21
18.5

980


34.68
45.13
50.21
 55  Y
  280M-6
YB
73
77
70
4.5
5
5.5

743


800 222.2
FIS300-250-315


32
1480


82.00 90 Y
 280M-4
YB
85 4
4.5
5

792


765 212.5
FIS300-250-315A


27
1480


66.90 75 Y
 280S-4
YB
84 4
4.5
5

792


480
720
864
133.3
200.0
240.0
FIS300-250-380 48
44
34
980 76.57
102.77
97.62
132 Y
  315L2-6
YB
82
84
82
4.5
5
5.5
835
444
666
799
123.3
185
221.9
FIS300-250-380A 41.4
30
38
980 64.22
68.06
106.07
110 Y
  315L1-6
YB
78
80
78
4.5
5
5.5
835
1080 300 FIS350-300-315 40 1480 143.47 160 Y
  315L1-4
YB
78
5


947
965 268 FIS350-300-315A 32 1480 105.10 132 Y
  315M-4
YB
80
5


947
1080 300 FIS350-250-500 80 1480 290.49 315 Y355L2-4 81 6 950
1000 277.78 FIS350-250-500A 70 1480 241.31 280 Y355L1-4 79 6 950
934 259.5 FIS350-250-500B 60 1480 198.20 250 Y355M2-4 77 6 950




热门文章
