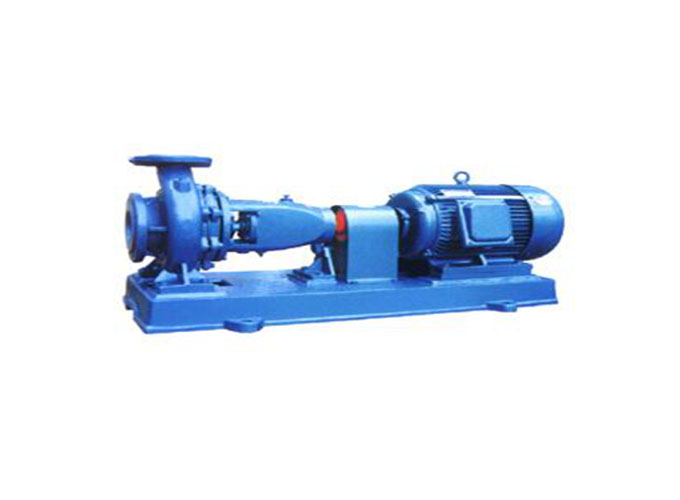

IR型热水离心泵

IR型热水离心泵


一、IR型热水离心泵概述:


  IR型热水离心泵用于输送热水或物理化学性质类似于清水的液体,介质温度≤150℃。


二、IR型热水离心泵结构特点:


  本系列为卧式安装,水平轴向吸入,吐出口方向垂直向上,(IY型泵吐出口从吸入端看,可分为朝右、朝左、朝上)检修时不需拆卸进出口管路即可抽出转子部件检修,轴封视用途可采用填料密封或采用不着机械密封,视用途不同,各型泵材质分为普通铸铁,耐磨铸铁、铸钢、铸不锈钢;

  该系列泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架等;

  泵的结构特点:泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接,把泵盖夹紧在中间。泵体是轴向吸入,径向排出,底脚支承式,可直接固定在底座上。悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机,只需拆下加长联轴器的中间联接件,即可退出转子部件进行检修;

  泵通过弹性联轴器与电机联接,从驱动端看,泵为顺时针方向旋转。



三、IR型热水离心泵型号说明:


  例如:IR80-65J-125A

  IR——热水泵

  80——泵入口直径为80mm

  65——泵出口直径为65mm

  J——降速使用

  125——叶轮名义直径

  A——叶轮第一次切割


四、IR型热水离心泵型号参数:


  流量范围:Q=5.6~1080 m3/h

  扬程范围:H=5~125m

  输送温度:<150℃

  吸入压力:≤1 MPa (高于1.0 MPa时请申明)

  密封形式:填料密封、机械密封

  材质:HT200、HT250、QT600、ZG、304、316、316L、317L


五、IR型热水离心泵注意事项:


  一、启动:

  1.应在电动机与泵联结钱确定电动机的旋转方向是否正确,泵的转动是否灵活;

  2.关闭突出管路上的闸阀;

  3.向泵内灌满水,或用真空泵引水;

  4.接通电源,当泵达到正常转速后,在逐渐打开突出管路的闸阀,并调他到所需要的工况。在吐出管上的闸阀关闭的情况下,泵连续工作的时间不能超过3分钟。


  二、停止:


  1.逐渐关闭突出管路上的闸阀,切断电源;

  2.如环境温度低于0℃,应将泵内水放出,以免冻裂;

  3.如长期停止使用,应将泵拆卸清洗上油,包装保管。


  三、运转:


  1.在开车及运转过程中,必须注意观察仪表度数,轴承发热,填料漏水和发热及泵的振动和杂音等是否正常,如果发现异常情况,应及时处理;

  2.轴承最高温度应不高于80℃,轴承温度不得比周围温度超过40℃;

  3.填料正常漏水,应该是少量均匀的;

  4.轴承油位应保持在正常位置上,不能过高和过低,过低时应及时补充润滑油;

  5.如密封环与叶轮配合部位的间隙磨损过大应更换新的密封环或叶轮。


六、IR型热水离心泵装配拆卸:


  1.预先可将各处的链接螺栓、丝堵等分别拧紧在相应的零件上;

  2.预先可将O形密封圈、纸垫、毛毡、等分别放置在相应的零件上;

  3.预先可将密封环和填料、填料环、填料压盖等依次装到泵盖内;

  4.将滚动轴承装到轴上,然后装到悬架内,再合上压盖,压紧滚动轴承、并在轴上套上挡水圈;

  5.将轴套装到轴上,在将泵盖装到悬架上,然后再将叶轮、止动垫圈、叶轮螺母等装上并拧紧。最后将上述组件装到泵体内,并宁静泵体、泵盖上的链接螺栓。



七、IR型热水离心泵故障处理:

故障 原因 解决方法
水泵不吸水,压力表及真空表的指针剧烈摆动
注入水泵的水不够,水管或仪表漏气。

再往水泵内注入或拧紧堵塞漏气处。
水泵不吸水,真空表表示高度真空 底阀没有打开,或已淤塞,吸入管阻力太大,吸水管高度太高 校正更换底阀。清洗或更换吸水管,降低吸水高度。
 看压力表水泵出水处是有压力,然而水管扔不出水。
出水管阻力太大,旋转方向不对,叶轮淤塞。

检查或缩短水管及检查电机。取下水管接头,清洗叶轮。

流量低于预计

水泵淤塞,密封环磨损过多。

清洗水泵及管子,更换密封环。
水泵耗费的功率过大 填料压得太紧,填料函发热,因磨损叶轮坏了,水泵供水量增加。 拧松填料压盖,或将填料取出来打开一些,更换叶轮,增加出水管阻力,来降低流量。

水泵内部声音反常,水泵不上水。

流量太大,吸水管内阻力过大,吸水高度过高,在吸水处有空气渗入,所输送的液体温度过高。

增加出水管内的阻力以降低流量,检查泵吸入管内阻力,检查底阀降低低吸水高度。拧紧堵塞漏气处,降低液体的温度。
轴承过热。
没有油,水泵轴与电机轴不在一条中心线上。

注油。把轴中心对准。

水泵振动

泵轴与电机轴不在一条中心线上或泵轴斜了。

把水泵和电机的轴中心对准。
