一、XBD-S卧式消防泵型号意义:

　　流量范围：Q=1.1～1080m3/h

　　扬程范围：H=5~125m

　　输送温度：-20-80℃

　　吸入压力：0-6MPa （高于0.4 MPa时请申明）

　　密封形式：机械密封

　　材质：HT200、HT250、QT600、ZG、304、316、316L、317L
XBD-S卧式消防泵结构图

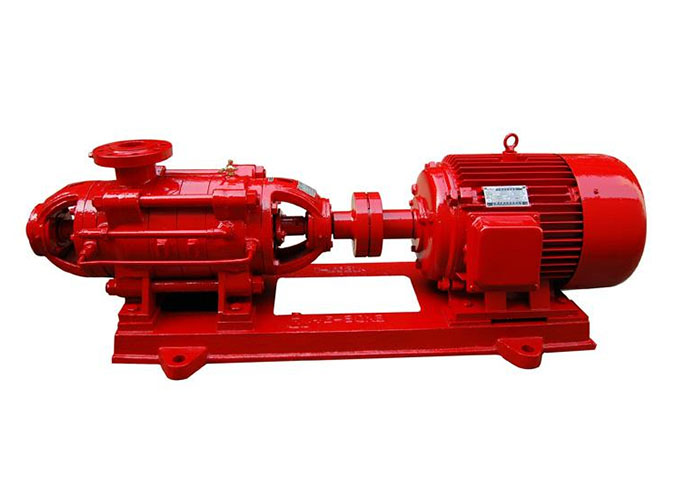

二、XBD-S卧式消防泵产品概述:

　　XBD-W型卧式单级单吸消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

　　本司生产的XBD-W型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得长沙市消防产品认可证书。

　　本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

三、XBD-S卧式消防泵产品特点:

　　1、结构紧凑、外形美观，占地面积小

　　2、运行平稳，噪音低，组件同心度高

　　3、采用先进水力模型，效率高，性能出色

　　4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点

　　5、泵进口为水平方向，出口为垂直向上结构，便于管路布置

　　6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修

四、XBD-S卧式消防泵注意事项:

　　1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体（如石块、铁粒等），以免水泵运行时损坏叶轮和泵体

　　2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命

　　3、泵与电机是整体结构，安装时无需找正，十分方便

　　4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动

　　5、泵体两端法兰规格均按1.6 M Pa标准确定，所以配备管路时应规格相同

　　6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器

　　7、排出管路如装逆止阀应装在闸阀的外面

　　8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象

　　9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命

　　1 0、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象

五、XBD-S卧式消防泵装配拆卸:

一、XBD-S卧式消防泵装配拆卸图：

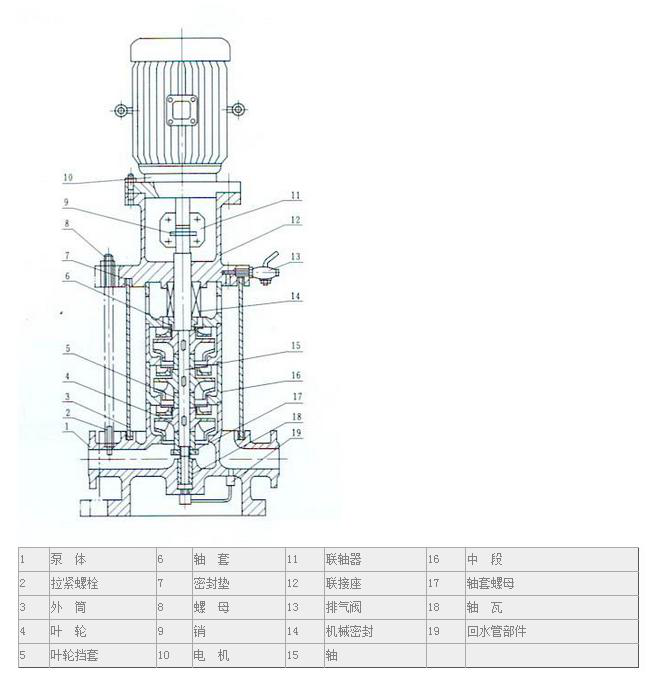

XBD-S卧式消防泵结构图

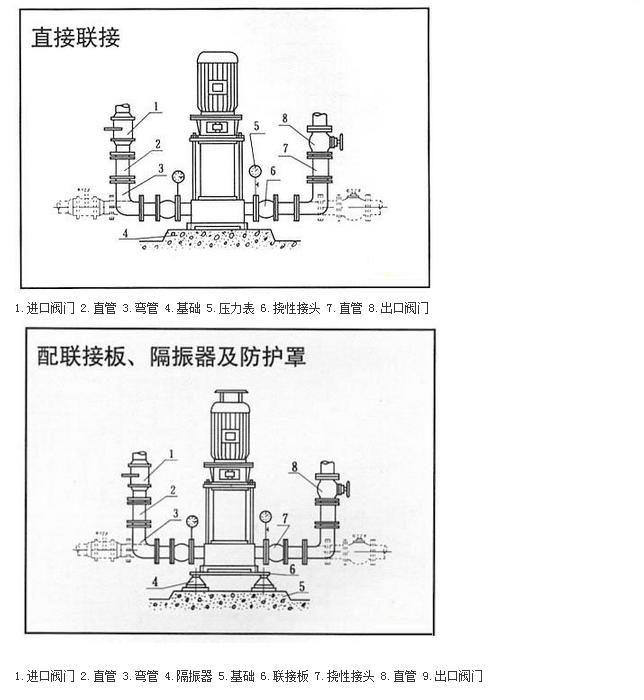

二、XBD-S卧式消防泵安装图安装方式：

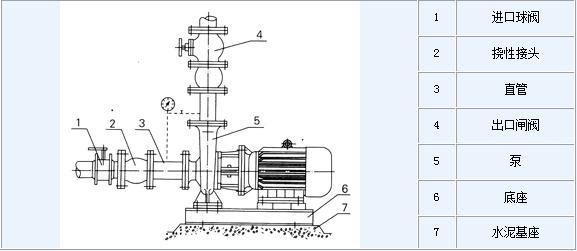

1、刚性安装：

说明：7.5KW以下水泵可配隔振垫直接安装在基础上。

11KW以上时,隔振器与基础可钻膨胀螺栓相联。

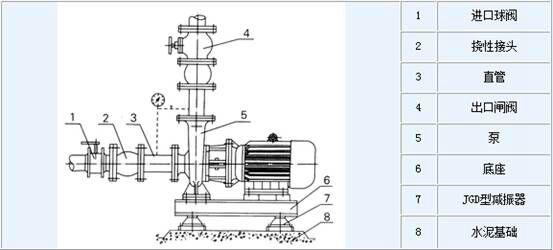

2、柔性安装：

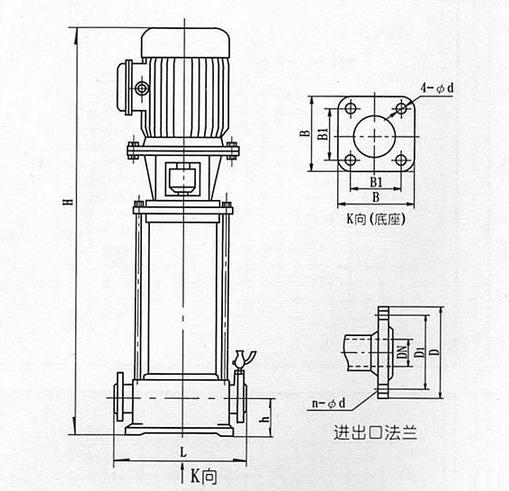

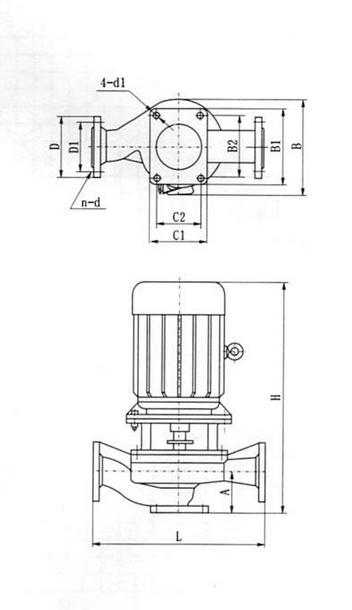

XBD-S卧式消防泵安装图

六、XBD-S卧式消防泵型号参数:

序号	型号	流量（L/S）	扬程（M）	转速（r/min）	电机功率Kw	进口口径	出口口径
1	XBD4/15-HW（HL）	15	40	2900	11	80	65
2	XBD5/15-HW（HL）	15	50	2900	15	80	65
3	XBD6/15-HW（HL）	15	60	2900	15	80	65
4	XBD7/15-HW（HL）	15	70	2900	18.5	80	65
5	XBD9/15-HW（HL）	15	90	2900	30	80	65
6	XBD10/15-HW（HL）	15	100	2900	30	80	65
7	XBD11/15-HW（HL）	15	110	2900	37	80	65
8	XBD12/15-HW（HL）	15	120	2900	45	80	65
9	XBD13/15-HW（HL）	15	130	2900	45	80	65
10	XBD3/20-HW（HL）	20	30	2900	11	80	65
11	XBD4/20-HW（HL）	20	40	2900	15	80	65
12	XBD5/20-HW（HL）	20	50	2900	18.5	80	65
13	XBD6/20-HW（HL）	20	60	2900	22	80	65
14	XBD7/20-HW（HL）	20	70	2900	30	80	65
15	XBD8/20-HW（HL）	20	80	2900	30	80	65
16	XBD9/20-HW（HL）	20	90	2900	37	80	65
17	XBD10/20-HW（HL）	20	100	2900	37	80	65
18	XBD11/20-HW（HL）	20	110	2900	37	80	65
19	XBD12/20-HW（HL）	20	120	2900	45	80	65
20	XBD13/20-HW（HL）	20	130	2900	45	80	65
21	XBD14/20-HW（HL）	20	140	2900	55	80	65
22	XBD15/20-HW（HL）	20	150	2900	55	80	65
23	XBD16/20-HW（HL）	20	160	2900	55	80	65
24	XBD5/30-HW（HL）	30	50	2900	30	100	80
25	XBD6/30-HW（HL）	30	60	2900	37	100	80
26	XBD7/30-HW（HL）	30	70	2900	37	100	80
27	XBD8/30-HW（HL）	30	80	2900	45	100	80
28	XBD9/30-HW（HL）	30	90	2900	45	100	80
29	XBD10/30-HW（HL）	30	100	2900	55	100	80
30	XBD11/30-HW	30	110	2900	55	100	80
31	XBD12/30-HW	30	120	2900	75	100	80
32	XBD13/30-HW	30	130	2900	75	100	80
33	XBD14/30-HW（HL）	30	140	2900	75	100	80
34	XBD15/30-HW（HL）	30		2900	90	100	80
35	XBD16/30-HW（HL）	30	160	2900	90	100	80
36	XBD17/30-HW	30	170	2900	110	100	80
37	XBD18/30-HW	30	180	2900	110	100	80
38	XBD19/30-HW	30	190	2900	132	100	80
39	XBD20/30-HW	30	200	2900	132	100	80
40	XBD21/30-HW	30	210	2900	160	100	80
41	XBD22/30-HW	30	220	2900	200	100	80
42	XBD5/40-HW（HL）	40	50	2900	45	125	100
43	XBD6/40-HW（HL）	40	60	2900	45	125	100
44	XBD7/40-HW（HL）	40	70	2900	55	125	100
45	XBD8/40-HW	40	80	2900	55	125	100
46	XBD9/40-HW	40	90	2900	75	125	100
47	XBD10/40-HW	40	100	2900	75	125	100
48	XBD11/40-HW（HL）	40	110	2900	90	125	100
49	XBD12/40-HW（HL）	40	120	2900	90	125	100
50	XBD13/40-HW（HL）	40	130	2900	90	125	100
51	XBD14/40-HW	40	140	2900	110	125	100
52	XBD15/40-HW	40		2900	110	125	100
53	XBD16/40-HW	40	160	2900	110	125	100
54	XBD17/40-HW	40	170	2900	132	125	100
55	XBD18/40-HW	40	180	2900	132	125	100
56	XBD19/40-HW	40	190	2900	132	125	100
57	XBD20/40-HW	40	200	2900	160	125	100
58	XBD5/50-HW（HL）	50	50	2900	45	125	100
59	XBD6/50-HW（HL）	50	60	2900	55	125	100
60	XBD7/50-HW（HL）	50	70	2900	75	125	100
61	XBD8/50-HW	50	80	2900	75	125	100
62	XBD9/50-HW	50	90	2900	90	125	100
63	XBD10/50-HW	50	100	2900	90	125	100
64	XBD11/50-HW（HL）	50	110	2900	110	125	100
65	XBD12/50-HW（HL）	50	120	2900	110	125	100
66	XBD13/50-HW（HL）	50	130	2900	132	125	100
67	XBD14/50-HW	50	140	2900	132	125	100
68	XBD15/50-HW	50		2900	132	125	100
69	XBD16/50-HW	50	160	2900	160	125	100
70	XBD17/50-HW	50	170	2900	160	125	100
71	XBD18/50-HW	50	180	2900	200	125	100
72	XBD19/50-HW	50	190	2900	200	125	100
73	XBD20/50-HW	50	200	2900	200	125	100
74	XBD3/60-HW（HL）	60	30	1475	37	150	125
75	XBD4/60-HW（HL）	60	40	1475	45	150	125
76	XBD5/60-HW（HL）	60	50	1485	55	150	125
77	XBD6/60-HW	60	60	2900	75	150	125
78	XBD7/60-HW	60	70	2900	75	150	125
79	XBD8/60-HW	60	80	2900	90	150	125
80	XBD9/60-HW	60	90	2900	110	150	125
81	XBD10/60-HW	60	100	2900	110	150	125
82	XBD11/60-HW	60	110	2900	132	150	125
83	XBD12/60-HW	60	120	2900	132	150	125
84	XBD13/60-HW	60	130	2900	160	150	125
85	XBD14/60-HW	60	140	2900	160	150	125
86	XBD15/60-HW	60	150	2900	160	150	125
87	XBD16/60-HW	60	160	2900	160	150	125
88	XBD17/60-HW	60	170	2900	200	150	125
89	XBD18/60-HW	60	180	2900	200	150	125
90	XBD19/60-HW	60	190	2900	220	150	125
91	XBD20/60-HW	60	200	2900	220	150	125
