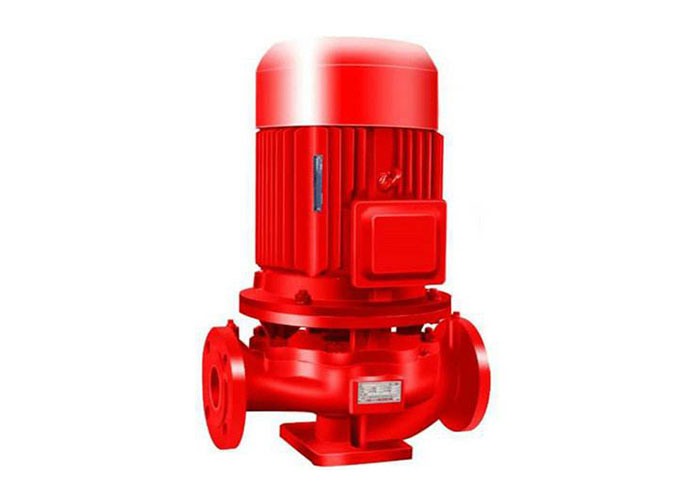

XBD-ISG型立式消防泵组

XBD-ISG型立式消防泵

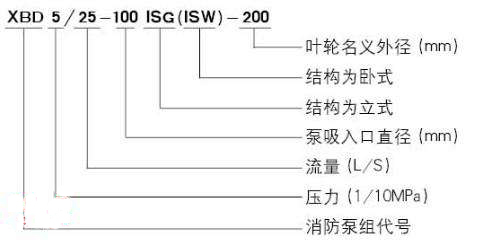

一、XBD-ISG型立式消防泵型号含义:

XBD-ISG型立式消防泵

二、XBD-ISG型立式消防泵产品特点:


        1、泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命;
  2、泵吸入口和吐出口均水平方向,简化了管路的连接;
  3、多级式可根据需要,吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合;
  4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的;
  5、泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。



三、XBD-ISG型立式消防泵使用范围:


    XBD—ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。


四、XBD-ISG型消防泵使用条件:



    XBD-ISG型单吸单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等到部件组成;

    泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座便于安装,增加泵运行稳定性;

    泵密封采用机械密封,具有密封可靠,无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡、泵的进出口法兰按1.6MPa压力设计,管路配套方便。


五、XBD-ISG型消防泵参数型号:


型号 口径 流量 压力 转速 电机功率 效率 必需蚀余量 重量
(L/S) (MPa)/div> (r/min) (kw) (%) (M) Kg
XBD3.2/5-65ISG 65 5 0.32 2900 4 63 2.5 75
XBD5/5-65ISG 65 5 0.5 2900 7.5 58 2.5 107
XBD8/5-65ISG 65 5 0.8 2900 15 50 2.5 180
XBD12.5/5-65ISG 65 5 1.25 2900 30 40 2.5 320
XBD3.2/10-80ISG 80 10 0.32 2900 7.5 69 3 105
XBD5/10-80ISG 80 10 0.5 2900 15 65 3 175
XBD8/10-80ISG 80 10 0.8 2900 22 57 3 240
XBD12.5/10-80ISG 80 10 1.25 2900 37 54 3 355
XBD3.2/25-100ISG 100 25 0.32 2900 15 74 4.5 191
XBD5/25-100ISG 100 25 0.5 2900 22 72 4 245
XBD8/25-100ISG 100 25 0.8 2900 37 67 4 345
XBD12.5/25-100ISG 100 25 1.25 2900 75 66 4 689
XBD3.2/40-125ISG 125 40 0.32 2900 22 76 4 265
XBD5/40-125ISG 125 40 0.5 2900 37 75 5.5 395
XBD8/40-125ISG 125 40 0.8 2900 55 73 5 580
XBD12.5/40-125ISG 125 40 1.25 2900 90 70 5 790
XBD3.2/5-150ISG 150 50 0.32 1480 30 76 3.5 410
XBD5/50-150ISG 150 50 0.5 1480 45 73 3.5 490
XBD3.2/100-200ISG 200 100 0.32 1480 55 78 3.5 417
XBD5/100-200ISG 200 100 0.5 1480 75 77 3.5 498
