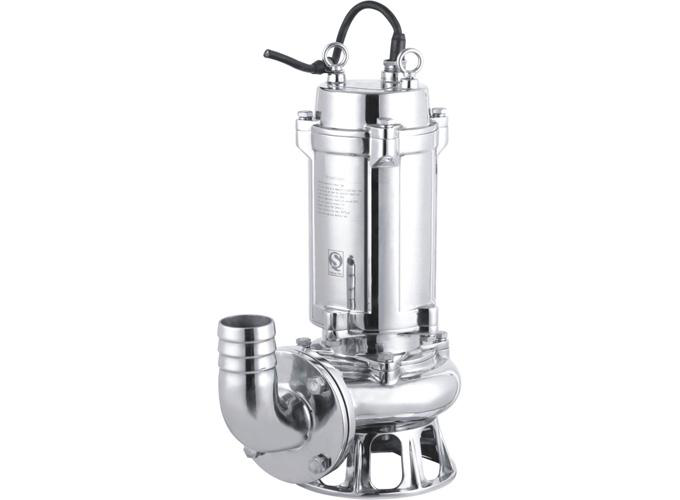

WQF不锈钢潜污泵

WQF不锈钢潜污泵

一、WQF不锈钢潜污泵技术参数:


  流量范围:Q=10~4500m3/h

  扬程范围:H=5~45m

  输送温度:4-60℃ (高于40℃时请申明)

  吸入压力:0-0.08MPa

  密封形式:填料密封、机械密封

  材质:HT200、HT250、QT600、ZG、304、316、316L、317L

WQF不锈钢潜污泵结构图

二、WQF不锈钢潜污泵产品概述:


  WQF型不锈钢排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。整体外壳采用不锈钢304/316L材质脱蜡精密铸造制成,专抽取有微酸弱碱之污物废水。


三、WQF不锈钢潜污泵产品特点:


  1、WQF型不锈钢排污泵采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

  2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

  3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

  4、不锈钢潜水泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

  5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性

  6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。

  7、WQF型不锈钢排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

  8、能够在全扬程内使用,而保证电机不会过载。

  9、WQF型不锈钢排污泵可以采用两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

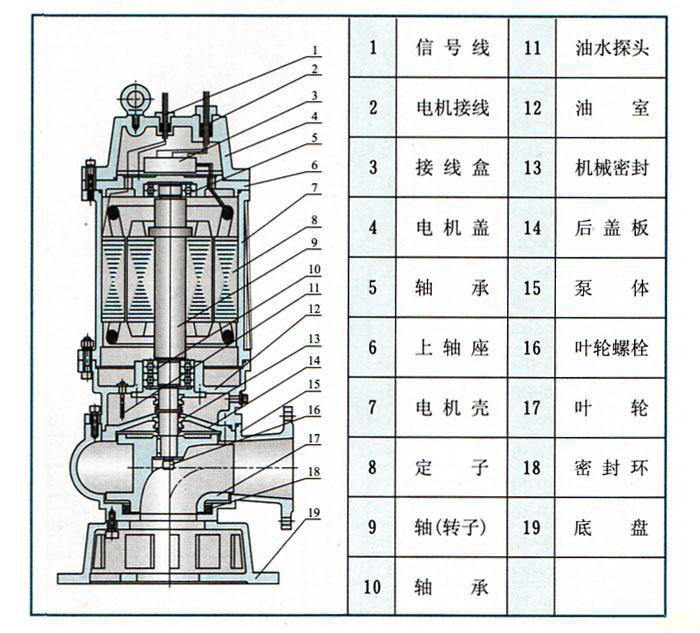

四、WQF不锈钢潜污泵结构说明:


  WQF型不锈钢排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:

  信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。

  电机定子8:采用B级或F级绝缘。

  漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。

  机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。

  叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。

  泵体15:与叶轮配用,使得泵具有高的效率。

  密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环。以保证泵以最佳效率运行。


五、WQF不锈钢潜污泵产品用途:


  WQF型不锈钢排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。



六、WQF不锈钢潜污泵注意事项:


一、使用方法及注意事项:


1.泵使用前应仔细检查电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。

2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。

3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。

4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。

5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。

6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。

7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。

8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

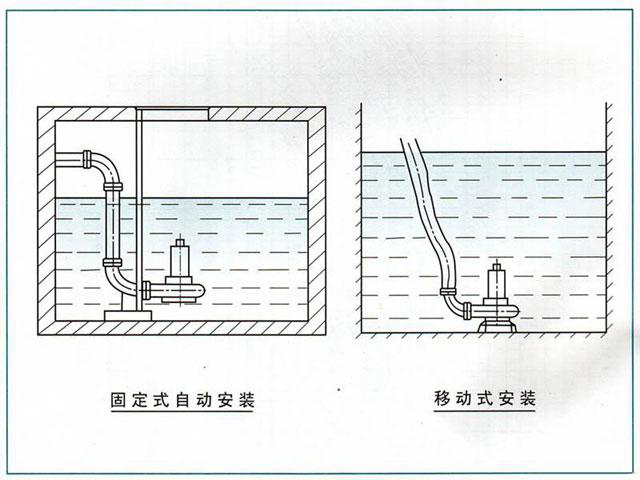

二、安装系统说明:



1、自动耦合装置系统:

适用于长期固定的使用场合,具有安装快捷,检?、维修方便等优点.该系统使用特制的底座,固定在污水坑的底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座,与其自动耦合、密封、密封,而提升时则自动脱落。

2、移动式安装系统:

它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施式的需要。



三、维护保养:



1.电泵应有专人管理与使用,井定期检?电泵绕组与机壳之间的绝缘电阻是否正常。

2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电

泵的清洁。

3,电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。 ^

4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油(10-?30号机油)使机械密封保持良好的润

滑状态,提高机械密封的使用寿命。

5,电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检?,以确保电机密封可靠。

6,叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。



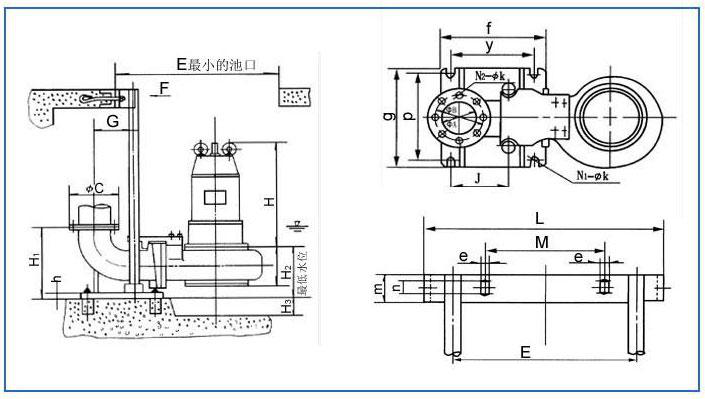

七、WQF不锈钢潜污泵装配拆卸图:

 WQF不锈钢潜污泵结构图
WQF不锈钢潜污泵结构图

八、WQF不锈钢潜污泵故障处理:

故障现象 原因分析 拌除方法
流量不足或不出水   1.叶轮旋转错误
2.阀门是否打开和完好
3.管道叶轮被堵
4.转速过低
5.扬程过高
6.抽送介质密度较大
7.介质粘度较高
8.密封圈损坏(口环处)
1.调整叶轮旋转方向
2.检查、维修、排除
3.清理杂物
4.检查电器设备及电路
5.改泵或降低扬程
6.用水冲稀降低浓度
7.降低粘度
8.更换
运行不稳定 1.叶轮不平衡
2.轴承损坏
1.送制造厂调换或校正
2.更换
泵不能启动 1.缺相
2.叶轮卡住
3.绕组、接头或电缆断路
4.定子绕组烧坏
5.电器控制发生故障
1.检查线路进行修复
2.排除杂物
3.用欧姆表检?修复
4.修理、更换绕组
5.修理或调换
电流过大 1.工作电压低
2.管道、叶轮被堵
3.抽送液体的高度或粘度较高
4.使用扬程过低
1.调整工作电压
2.?理管道、叶轮堵物
3.改变密度或粘度
4.减少流量.提高扬程
绝缘电组低 1屯缆线电源接线端渗漏
2.电缆线破损
3.机械密封磨损产生泄漏
4.各0形密封圈失效
5.一机壳被介质腐蚀漏水
1.拧紧压紧嫘母
2.更换
3.更换
4.更换
5.修补


九、WQF不锈钢潜污泵型号参数:

型号 口径 流量 扬程 转速 功率 效率 A B C D H 自动耦合器
mm (m3/h) (M) (r/min) (kw) (%)
25-7-8-0.55 25 7 8 2900 0.55 45 120 360 225 210 540
25-8-22-1.1 25 8 22 2900 1.1 45 120 360 225 210 540
38-4-16-0.75 38 4 16 2900 0.75 48 120 360 225 210 540
38-12-15-1.1 32 12 15 2900 1.1 45 120 360 225 210 540
40-15-15-1.5 40 15 15 2900 1.5 48 120 360 225 210 540
40-15-30-2.2 40 15 30 2900 2.2 54 120 360 225 210 540
50-20-7-0.75 50 20 7 2900 0.75 51 145 440 275 185 520 GAK-50
50-10-10-0.75 50 10 10 2900 0.75 52 120 250 230 185 520 GAK-50
50-20-15-1.5 50 20 15 290 1.5 53 120 250 230 210 564 GAK-50
50-15-25-2.2 50 15 25 2900 2.2 54 145 410 245 205 550 GAK-50
50-18-30-3 50 18 30 2900 3 55 155 420 250 260 660 GAK-50
50-40-15-4 50 40 15 2900 4 55 140 457 264 310 730 GAK-50
50-25-32-5.5 50 25 32 2900 5.5 55 165 480 285 310 770 GAK-50
50-20-40-7.5 50 50 20 2900 7.5 58 175 480 285 310 770 GAK-50
65-25-10-2.2 65 25 10 2900 2.2 50 145 450 280 205 570 GAK-65
65-37-13-3 65 37 13 2900 3 57 165 475 305 260 652 GAK-65
65-25-30-4 65 25 30 2900 4 61 170 505 300 325 710 GAK-65
65-30-40-7.5 65 30 40 2900 7.5 56           GAK-65
65-35-50-11 65 35 50 2900 11 45 165 460 300 350 920 GAK-65
65-35-60-15 65 35 60 2900 15 65 165 460 300 350 920 GAK-65
80-60-13-5.5 80 60 13 2900 5.5 67 165 565 330 325 775 GAK-80
80-50-7-2.2 80 50 7 1450 2.2 59 165 510 330 260 640 GAK-80
80-43-13-3 80 43 13 2900 3 70 165 540 330 325 652 GAK-80
80-40-15-4 80 40 15 2900 4 61 180 565 330 325 775 GAK-80
80-65-25-7.5 80 65 25 2900 7.5 63 180 656 330 325 775 GAK-80
100-100-10-5.5 100 100 10 1450 5.5 65 220 700 430 420 800 GAK-100
100-100-15-7.5 100 100 15 1450 7.5 68 225 690 420 420 825 GAK-100
100-80-20-7.5 100 80 20 1450 7.5 65 225 690 420 420 825 GAK-100
100-100-25-11 100 100 25 1450 11 70 225 690 450 520 940 GAK-100
100-100-30-15 100 100 30 1450 15 65           GAK-100
100-100-35-18.5 100 100 35 1450 18.5 68 225 680 410 420 970 GAK-100
125-130-15-11 125 130 15 1450 11 72           GAK-125
125-130-20-15 125 130 20 1450 15 75           GAK-125
150-145-9-7.5 150 145 9 1450 7.5 76 225 800 510 420 795 GAK-150
150-180-15-15 150 180 15 1450 15 69 275 950 610 520 1060 GAK-150
150-180-20-18.5 150 180 20 1450 18.5 72 250 925 858 520 1060 GAK-150
150-180-25-22 150 180 25 1450 22 78 260 925 585 520 1060 GAK-150
150-130-30-22 150 130 30 1450 22 78 260 925 585 520 1060 GAK-150
150-180-30-30 150 180 30 1450 30 78           GAK-150
150-200-30-37 150 200 30 1450 37 73 275 1025 650 520 1320 GAK-150
200-300-7-11 200 300 7 980 11 66 290 990 610 520 1150 GAK-200
200-250-11-15 200 250 11 1450 15 64 270 970 600 520 1120 GAK-200
200-250-15-18.5 200 250 15 1450 18.5 73 290 1130 715 520 1130 GAK-200
200-400-10-22 200 400 10 1450 22 75 275 1120 710 520 1130 GAK-200
200-400-13-30 200 400 13 14501 30 76 275 1120 710 520 1320 GAK-200
200-300-15-22 200 300 15 1450 22 76 275 1120 710 520 1130 GAK-200
200-250-22-30 200 250 22 1450 30 71 275 1120 710 520 1290 GAK-200
200-350-25-37 200 350 25 1450 37 71 325 1080 680 520 1370 GAK-200
200-400-38-75 200 400 38 1450 75 74 440 1100 700 520 1750 GAK-200
250-600-9-30 250 600 9 980 30 78 440 1100 700 520 1660 GAK-250
250-600-12-37 250 600 12 1450 37 76 440 1100 700 520 1660 GAK-250
250-600-15-45 250 600 15 1450 45 73 440 1100 700 520 1660 GAK-250
250-600-20-55 250 600 20 1450 55 73 440 1100 700 520 1700 GAK-250
250-600-25-75 250 600 25 1450 75 71 440 1100 700 520 1750 GAK-250
300-800-12-45 300 800 12 980 45 74 470 1305 850 650 1845 GAK-300
300-480-15-45 300 480 15 1450 45 66 470 1305 850 650 1845 GAK-300
300-800-15-55 300 800 15 1450 55 73 470 1305 850 650 2060 GAK-300
300-600-20-55 300 600 20 1450 55 73 470 1305 850 650 2060 GAK-300
300-800-20-75 300 800 20 1450 75 75 470 1305 850 650 2120 GAK-300
300-950-20-90 300 950 20 1450 90 76 470 1305 850 650 2120 GAK-300
300-1000-25-110 300 1000 25 1450 110 76 500 1350 875 650 2220 GAK-300
300-1100-10-55 300 1100 10 1450 55 73           GAK-300
350-1500-15-90 350 1500 15 740 90 87 630 1533 1280 700 2190 GAK-350
350-1200-18-90 350 1200 18 980 90 85 500 900 500 750 2190 GAK-350
350-1100-28-132 350 1100 28 980 132 84 700 1616 1363 700 2480 GAK-350
350-1000-36-160 350 1000 36 980 160 84 700 1666 1413 700 2590 GAK-350
400-1760-7.5-55 400 1760 7.5 980 55 83           GAK-400
400-1500-10-75 400 1500 10 980 75 86 600 1650 1365 780 2000 GAK-400
400-2000-13-110 400 2000 13 980 110 84 600 1650 1365 780 2280 GAK-400
400-2000-15-132 400 2000 15 980 132 83           GAK-400
400-1700-22-160 400 1700 22 980 160 83 630 1670 1380 780 2600 GAK-400
400-1500-26-160 400 1500 26 980 160 84 630 1670 1380 780 2600 GAK-400
400-1800-32-250 400 1800 32 980 250 82 670 1730 1440 780 2850 GAK-400
500-2500-10-110 500 2500 10 740 110 85 900 2218 1875 900 2250 GAK-500
500-2600-15-160 500 2600 15 740 160 84 955 1968 1625 900 2450 GAK-500
500-2400-22-220 500 2400 22 740 220 85 900 2218 1875 900 2520 GAK-500
500-2650-24-250 500 2650 24 740 250 85 1017 2198 2395 900 3000 GAK-500
