QY型油浸式潜水泵

QY型油浸式潜水泵

一、QY型油浸式潜水泵技术参数:


　　流量范围：Q=10～4500m3/h

　　扬程范围：H=5~45m

　　输送温度：4-60℃ （高于40℃时请申明）

　　吸入压力：0-0.08MPa

　　密封形式：填料密封、机械密封

　　材质：HT200、HT250、QT600、ZG、304、316、316L、317

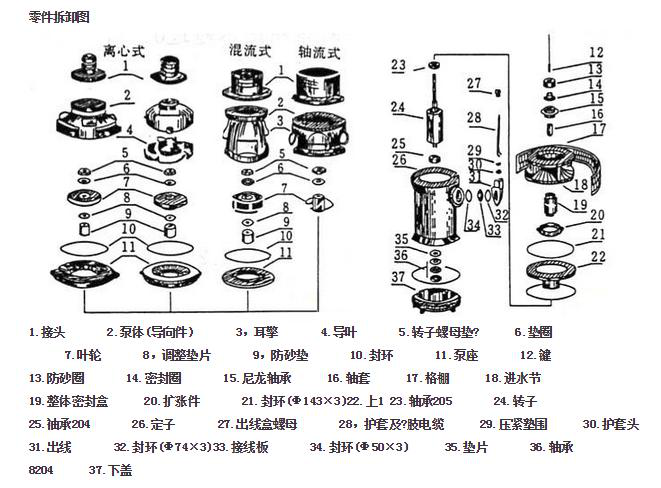

 QY型油浸式潜水泵结构图

 QY型油浸式潜水泵结构图

二、QY型油浸式潜水泵产品概述:


　　QY型潜水泵（油浸式潜水泵）是水泵和三相异步电动机合成一体的电力排灌设备。具有可靠的防水密封性能，体积小、重量轻、不需泵房，不需灌引水，使用维护和管理均为方便。


三、QY型油浸式潜水泵产品特点:


　　泵电一体、结构紧凑；

　　无需引水、使用简便；

　　双端密封、电器保护；

　　设计合理、性能优良；

　　轴承润滑条件好，噪音小、寿命长；

　　整体机械密封，经久耐用，安全可靠。


四、QY型油浸式潜水泵产品用途：


　　QY型油浸式潜水泵是广大农户、工矿企业广泛使用的电力排灌设备。用于农业排灌、园林声喷灌、喷泉供水、井水提水、水塔送水、城建、工矿企业用水等场合的给水与排水。


五、QY型油浸式潜水泵注意事项:

一、使用方法及注意事项：


　　1.泵使用前应仔细检，电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏

　　2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃

　　3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进（偏离泵出水口，其连线应平行于泵出水口的）两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险

　　4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可

　　5.电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做~或移动，以防万一电泵漏电而发生意外事故

　　6.电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行

　　7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%），最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机

　　8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏


二、维护保养：


　　1.电泵应有专人管理与使用，井定期检？电泵绕组与机壳之间的绝缘电阻是否正常

　　2.每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电

　　泵的清洁

　　3，电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。

　　4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-?30号机油）使机械密封保持良好的润

　　滑状态，提高机械密封的使用寿命

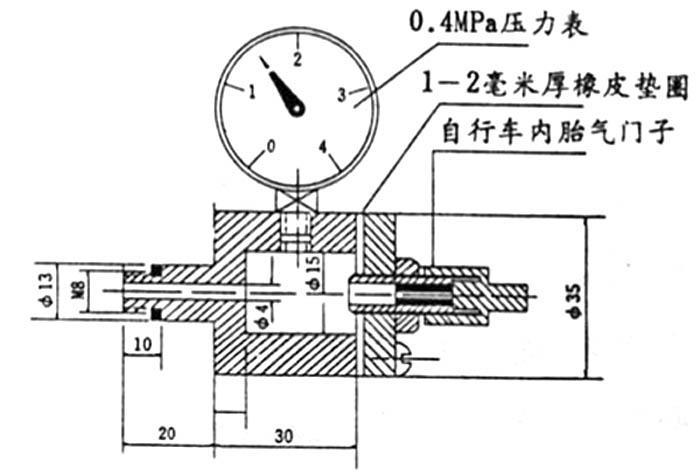

　　5，电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检，以确保电机密封可靠

　　6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换

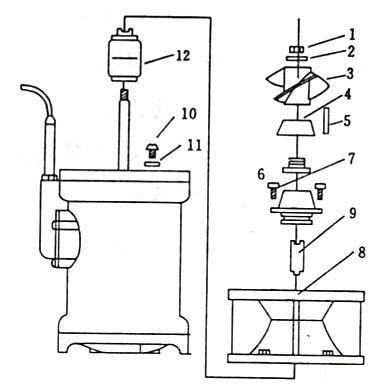

QY型油浸式潜水泵结构图


六、QY型油浸式潜水泵故障处理:


故障现象 原因分析 拌除方法
流量不足或不出水 1.叶轮旋转错误
2.阀门是否打开和完好
3.管道叶轮被堵
4.转速过低
5.扬程过高
6.抽送介质密度较大
7.介质粘度较高
8.密封圈损坏(口环处）		 1.调整叶轮旋转方向
2.检查、维修、排除
3.清理杂物
4.检查电器设备及电路
5.改泵或降低扬程
6.用水冲稀降低浓度
7.降低粘度
8.更换
运行不稳定 1.叶轮不平衡
2.轴承损坏		 1.送制造厂调换或校正
2.更换
泵不能启动 1.缺相
2.叶轮卡住
3.绕组、接头或电缆断路
4.定子绕组烧坏
5.电器控制发生故障		 1.检查线路进行修复
2.排除杂物
3.用欧姆表检查修复
4.修理、更换绕组
5.修理或调换
电流过大 1.工作电压低
2.管道、叶轮被堵
3.抽送液体的高度或粘度较高
4.使用扬程过低		 1.调整工作电压
2.整理管道、叶轮堵物
3.改变密度或粘度
4.减少流量.提高扬程
绝缘电组低 1屯缆线电源接线端渗漏
2.电缆线破损
3.机械密封磨损产生泄漏
4.各0形密封圈失效
5.一机壳被介质腐蚀漏水		 1.拧紧压紧嫘母
2.更换
3.更换
4.更换
5.修补



七、QY型油浸式潜水泵型号参数:


型号 泵级数 电机级数 流量 扬程 电机功率 转速 配套管径
QY100-3-1.5 1 2 100 3 1.5 2,860 153
QY65-5-1.5 1 2 65 5 1.5 2,860 102
QY40-8-1.5 1 2 40 8 1.5 2,860 76
QY25-12-1.5 1 2 25 12 1.5 2,860 64
QY15-18-1.5 1 2 15 18 1.5 2,860 51
QY10-25-1.5 1 2 10 25 1.5 2,860 51
QY6-40/2-1.5 2 2 6 40 1.5 2,860 38
QY3-60/3-1.5 3 2 3 60 1.5 2,860 25
QY100-4-2.2 1 2 100 4 2.2 2,860 102/153
QY65-7-2.2 1 2 65 7 2.2 2,860 102
QY40-11-2.2 1 2 40 11 2.2 2,860 76
QY25-17-2.2 1 2 25 17 2.2 2,860 64
QY15-26-2.2 1 2 15 26 2.2 2,860 51
QY10-35-2.2 1 2 10 35 2.2 2,860 51
QY6-50/2-2.2 2 2 6 50 2.2 2,860 38
QY3-80/4-2.2 4 2 3 80 2.2 2,860 25
QY160-4-3 1 2 160 4 3 2,860 153
QY100-6-3 1 2 100 6 3 2,860 102/153
QY65-10-3 1 2 65 10 3 2,860 102
QY40-16-3 1 2 40 16 3 2,860 76
QY25-26-3 1 2 25 26 3 2,860 64
QY 20-30-3 1 2 20 30 3 2,860 64
QY 15-36-3 1 2 15 36 3 2,860 51
QY 10-50/2-3 2 2 10 50 3 2,860 38
QY 8-60/2-3 2 2 8 60 3 2,860 38
QY 6-70/3-3 3 2 6 70 3 2,860 38
QY 250-3.5-4 1 2 250 3.5 4 2,860 153/204
QY 160-6-4 1   160 6 4 2,860 153
QY 100-9-4 1 2 100 9 4 2,860 102/153
QY 65-14-4 1 2 65 14 4 2,860 102
QY 40-21-4 1 2 40 21 4 2,860 76
QY 25-32-4 1 2 25 32 4 2,860 64
QY 20-40/2-4 2 2 20 40 4 2,860 64
QY 15-46/2-4 2 2 15 46 4 2,860 51
QY 10-60/2-4 2 2 10 60 4 2,860 51
QY 10-72/2-4 4 2 10 72 4 2,860 51
QY 6-90/4-4 4 2 6 90 4 2,860 38
QY 250-5-5.5 1 2 250 5 5.5 2,860 153/204
QY 160-8-5.5 1 2 160 8 5.5 2,860 153
QY 100-12-5.5 1 2 100 12 5.5 2,860 102
QY 65-20-5.5 1 2 65 20 5.5 2,860 102
QY40-28-5.5 1 2 40 28 5.5 2,860 76
QY25-40-5.5 1 2 25 40 5.5 2,860 64
QY18-63/3-5.5 3 2 18 63 5.5 2,860 64
QY10-83/3-5.5 3 2 10 83 5.5 2,860 51
QY250-6-6.5 1 2 250 6 6.5 2,860 153/204
QY160-10-6.5 1 2 160 10 6.5 2,860 153
QY100-15-6.5 1 2 100 15 6.5 2,860 102
QY65-23-6.5 1 2 65 23 6.5 2,860 102
QY40-33-6.5 1 2 40 33 6.5 2,860 76
QY25-50/2-6.5 2 2 25 50 6.5 2,860 64
QY18-74/4-6.5 4 2 18 74 6.5 2,860 64
QY10-96/4-6.5 4 2 10 98 6.5 2,860 51
QY250-7-7.5 1 2 250 7 7.5 2,860 153/204
QY200-9.5-7.5 1 2 200 9.5 7.5 2,860 153
QY160-12-7.5 1 2 160 12 7.5 2,860 153
QY100-17-7.5 1 2 100 17 7.5 2,860 102
QY 65-25-7.5 1 2 65 27 7.5 2,860 102
QY40-38-7.5 1 2 40 38 7.5 2,860 76
QY25-60/2-7.5 2 2 25 60 7.5 2,860 64
QY18-84/4-7.5 4 2 18 84 7.5 2,860 64
QY10-110/4-7.5 4 2 10 110 7.5 2,860 51
QY350-5.5-9.2 1 2 350 5.5 9.2 2,860 204
QY250-9-9.2 1 2 250 9 9.2 2,860 153/204
QY200-11.5-9.2 1 2 200 11.5 9.2 2,860 153
QY160-14-9.2 1 2 160 14 9.2 2,860 153
QY100-20-9.2 1 2 100 20 9.2 2,860 102
QY65-35/2-9.2 2 2 65 35 9.2 2,860 102
QY40-48/2-9.2 2 2 40 48 9.2 2,860 76
QY25-90/3-11 2 2 25 76 9.2 2,860 64
QY18-106/5-9.2 5 2 18 106 9.2 2,860 64
QY10-138/5-9.2 5 2 10 138 9.2 2,860 51
QY25-76/2-9.2 3 2 25 90 9.2 2,860 64
QY18-126/6-11 6 2 18 126 1.1 2,860 64
QY15-140/4-11 4 2 15 140 1.1 2,860 51
QY10-165/6-11 6 2 10 165 1.1 2,860 51
QY25-90/3-11 3 2 25 90 11 2,860 64
QY18-126/6-11 6 2 18 126 11 2,860 64
QY15-140/4-11 4 2 15 140 11 2,860 51
QY10-165/6-11 6 2 10 165 11 2,860 51
QY400-7.5-13 1 2 400 7.5 13 2,860 204
QY250-12-13 1 2 250 12 13 2,860 153
QY160-20-13 1 2 160 20 13 2,860 153
QY100-30-13 1 2 100 30 13 2,860 102
QY65-52/3-13 3 2 65 52 13 2,860 102
QY40-73/3-13 3 2 40 73 13 2,860 76
QY25-105/4-13 4 2 25 105 13 2,860 64
QY18-148/7-13 7 2 18 148 13 2,860 64
QY15-158/7-13 7 2 15 158 13 2,860 51
QY10-192/7-13 7 2 10 192 13 2,860 51
QY1200-3-15/4P 1 4 1,200 3 15 1,460 350
QY800-5-15/4P 1 4 800 5 15 1,460 300
QY500-8-15/4P 1 4 500 18 15 1,460 250
QY400-9-15 1 2 400 9 15 2,860 204
QY300-12.5-15/4P 1 4 300 12.5 15 1,460 200
QY250-14-15 1 2 250 14 15 2,860 153
QY200-17-15/4P 1 4 200 17 15 1,460 153
QY160-23-15 1 2 160 23 15 2,860 153
QY125-30-15/4P 1 4 125 30 15 1,460 102
QY100-36-15 1 2 100 36 15 2,860 102
QY 65-60/3-15 3 2 65 60 15 2,860 102
QY50-68/3-15/4P 3 4 50 68 15 1,460 76
QY40-84/3-15 3 2 40 84 15 2,860 76
QY25-120/4-15 4 2 25 120 15 2,860 64
