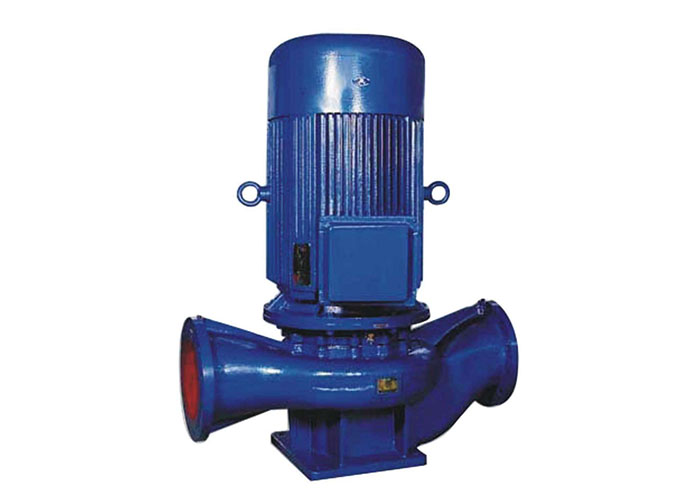

ISG型立式管道离心泵

ISG型立式管道离心泵

一、ISG型立式管道离心泵概述:


　　ISG型系列单级单吸管道离心泵，是本单位科技人员联合国国内水泵专家，选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
　　ISG型立式管道离心泵，供输送清水及物理化学性子类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。



二、ISG型立式管道离心泵结构特点:


　　1、泵与电机同端盖，轴向尺寸缩短，结构简单

　　2、泵体上设有取压孔和放水孔

　　3、泵体上设有排气阀，工人箭能排入泵内空气

　　4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固


三、ISG型立式管道离心泵型号说明:


　　例：ISG50-160（I）A（B）

　　50—泵进出口直径为50mm

　　160—叶轮名义外径为160mm

　　I—流量分类

　　A—叶轮外径切割代号

　　B—叶轮经第二次切割

　　ISG—单级单吸管道离心泵


　　例：ISGD50-160（I）A（B）

　　50—泵进出口直径为50mm

　　160—叶轮名义外径为160mm

　　I—流量分类

　　A—叶轮外径切割代号

　　B—叶轮经第二次切割

　　ISGD—低速立式管道离心泵

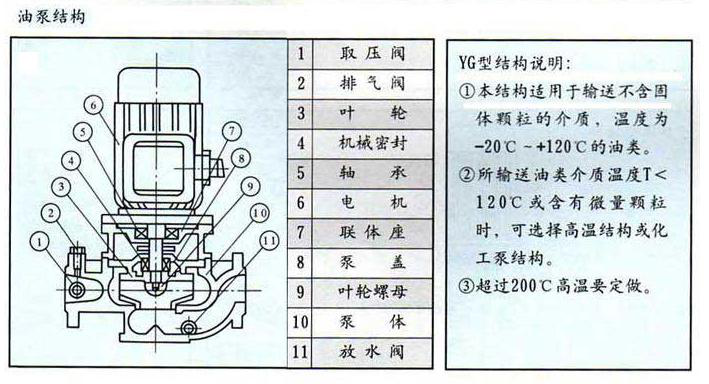

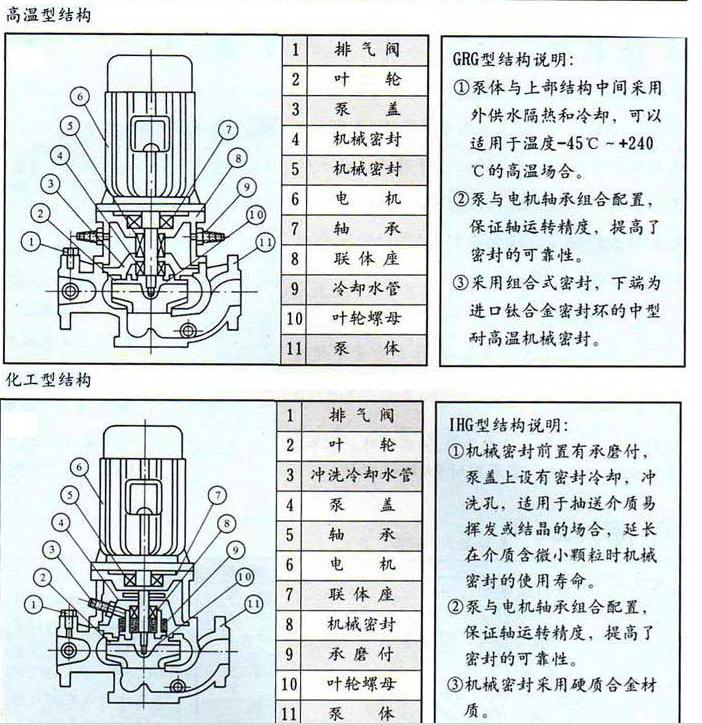

四、ISG型立式管道离心泵产品结构图:


 ISG型立式管道离心泵
ISG型立式管道离心泵

 五、ISG型立式管道离心泵型号参数:


型 号 流量 扬程
  (m)		 效率
  (%)		 转速
  (r/min)		 电机功率
  (kw)		 汔蚀余量
  (NPSH)r		 重量
  (kg)
m3/h L/s
ISG15-80 1.1
  1.5
  2.0		 0.3
  0.42
  0.55		 8.5
  8
  7		 26
  34
  34		 2800 0.18 2.3 17
ISG20-110 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 16
  15
  13.5		 25
  34
  35		 2800 0.37 2.3 25
ISG20-160 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 33
  32
  30		 19
  25
  23		 2900 0.75 2.3 29
ISG25-110 2.8
  4
  5.2		 0.78
  1.11
  1.44		 16
  15
  13.5		 34
  42
  41		 2900 0.55 2.3 26
ISG25-125 2.8
  4
  5.2		 0.78
  1.11
  1.44		 20.6
  20
  18		 28
  36
  35		 2900 0.75 2.3 28
ISG25-125A 2.5
  3.6
  4.6		 0.69
  1.0
  1.28		 17
  16
  14.4		 35 2900 0.55 2.3 27
ISG25-160 2.8
  4
  5.2		 0.78
  1.11
  1.44		 33
  32
  30		 24
  32
  33		 2900 1.5 2.3 39
ISG25-160A 2.6
  3.7
  4.9		 0.12
  1.03
  1.36		 29
  28
  26		 31 2900 1.1 2.3 34

ISG32-100
 		 4.5 12.5 12.5 44 2900 0.55 2.0 27
ISG32-100(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.75 2.0 32
ISG32-125 3.5
  5
  6.5		 0.97
  1.39
  1.8		 22
  20
  18		 40
  44
  42		 2900 0.75 2.3 28
ISG32-125A 3.1
  4.5
  5.8		 0.86
  1.25
  1.61		 17.6
  16
  14.4		 43 2900 0.55 2.3 28

ISG32-160
 		 6.5 5 32 44 2900 1.5 2.3 39
ISG32-160A
 		 4 1.1 25 34 2900 1.1 2.0 38
ISG32-160(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 33.2
  32
  30.2		 34
  40
  42		 2900 2.2 2.0 4.7
ISG32-200
 		 4.5 12.5 50 32 2900 3 2.0 55
ISG32-200(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 50.5
  50
  48		 26
  33
  35		 2900 4 2.0 43
ISG32-200A 2.8
  4
  5.2		 0.78
  1.11
  1.44		 44.6
  44
  42.7		 34
  40
  42		 2900 2.2 2.0 74
ISG40-100 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.55 2.3 32
ISG40-100A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 10.6
  10
  9		 52 2900 0.37 2.3 32
ISG40-125 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 21
  20
  18		 41
  46
  43		 2900 1.1 2.3 34
ISG40-125A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 17.6
  16
  14.4		 40
  45
  41		 2900 0.75 2.3 33
ISG40-160 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 33
  32
  30		 35
  40
  40		 2900 2.2 2.3 47
ISG40-160A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 29
  28
  26.3		 34
  39
  39		 2900 1.5 2.3 43
ISG40-160B 3.8
  5.5
  7.2		 1.06
  1.53
  2.0		 25.5
  24
  22.5		 34
  38
  37		 2900 1.1 2.3 38
ISG40-200 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 51
  50
  48		 26
  33
  32		 2900 4.0 2.3 74
ISG40-200A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 45
  44
  42		 26
  31
  30		 2900 3.0 2.3 62
ISG40-200B 3.7
  5.3
  7.0		 1.03
  1.47
  1.94		 38
  36
  34.5		 29 2900 2.2 2.3 52
ISG40-250 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 82
  80
  74		 24
  28
  28		 2900 7.5 2.3 105
ISG40-250A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 72
  70
  65		 24
  28
  27		 2900 5.5 2.3 98
ISG40-250B 3.8
  5.5
  7.0		 1.06
  1.53
  1.94		 61.5
  60
  56		 23
  27
  26		 2900 4.0 2.3 77
ISG40-100(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.2
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 34
ISG40-100(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 10.6
  10
  9		 60 2900 0.75 2.3 32
ISG40-125(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.2
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 38
ISG40-125(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 33
ISG40-160(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  51		 2900 3.0 2.3 56
ISG40-160(I)A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 47
ISG40-160(I)B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 43
ISG40-200(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 51.2
  50
  48		 38
  46
  46		 2900 5.5 2.3 85
ISG40-200(I)A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.0
  44
  42		 37
  45
  45		 2900 4.0 2.3 75
ISG40-200(I)B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 63
ISG40-250(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 81.2
  80
  77.5		 31
  38
  40		 2900 11 2.3 145
ISG40-250(I)A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.0
  70
  68		 38 2900 7.5 2.3 95
ISG40-250(I)B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 94
ISG40-250(I)C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 88
ISG50-100 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.6
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 36
ISG50-100A 8
  11
  14.5		 2.22
  3.05
  4.03		 11
  10
  9		 60 2900 0.75 2.3 35
ISG50-125 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.5
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 43
ISG50-125A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 38
ISG50-160 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  30		 2900 3.0 2.3 59
ISG50-160A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 51
ISG50-160B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 47
ISG50-200 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 52
  50
  48		 38
  46
  46		 2900 5.5 2.3 101
ISG50-200A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.8
  44
  42		 37
  45
  45		 2900 4.0 2.3 80
ISG50-200B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 68
ISG50-250 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 82
  80
  77.5		 29
  38
  40		 2900 11 2.3 160
ISG50-250A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.5
  70
  68		 38 2900 7.5 2.3 115
ISG50-250B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 , 114
ISG50-250C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 108
ISG50-100(I) 17.5
  25
  32.5		 4.86
  6.94
  9.03		 13.7
  12.5
  10.5		 67
  69
  69		 2900 1.5 2.5 41
ISG50-100(I)A 15.6
  22.3
  29		 4.3
  6.19
  8.1		 11
  10
  8.4		 65
  67
  68		 2900 1.1 2.5 36
