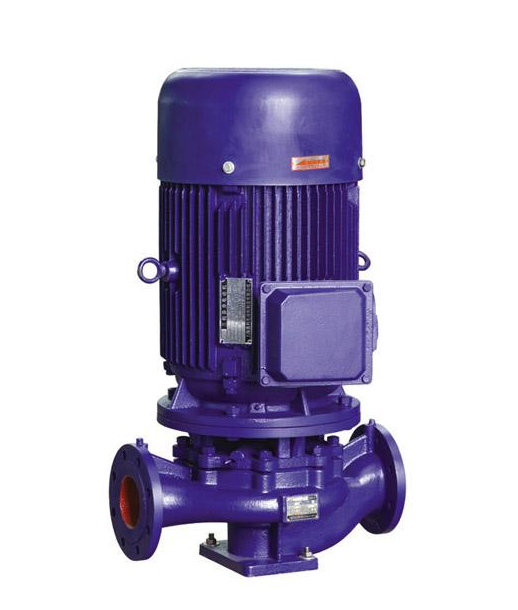

IHG型管道离心泵

IHG型管道离心泵



　一、IHG型管道离心泵产品概述：


　　IHG型系列单级单吸管道化工泵，是本单位科技人员联合国国内水泵专家，选用国内优秀水力模型，采用IH型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

　　IHGB型立式不锈钢防爆型化工离心泵，使用于输送易燃性化工液体。

　　IHGBD型立式低转速离心泵，适用于环境噪声要求很低的场合及空调循环等。


　　二、IHG型管道离心泵结构说明：


　　1、机械密封前置有承磨付，泵盖上设上密封冷却、冲洗孔，适用于抽送介质易挥发或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。

　　2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。

　　3、机械密封采用硬质合金材料。

　　4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

　　5、IHG型单级单吸管道化工泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

　　6、IHG型单级单吸管道化工泵可根据管路布置的要求采用泵的竖式和横式安装。


　　三、IHG型管道离心泵型号说明：


　　50—泵进出口直径为50mm

　　160—叶轮名义外径为160mm

　　I—流量分类

　　A—叶轮外径切割代号

　　B—叶轮经第二次切割

　　IHG—单级单吸立式不锈钢化工泵

　　例：IHGBD50-160（I）A（B）

　　50—泵进出口直径为50mm

　　160—叶轮名义外径为160mm

　　I—流量分类

　　A—叶轮外径切割代号

　　B—叶轮经第二次切割

　　IHGBD—低速立式不锈钢防爆化工泵

 四、IHG型管道离心泵型号参数：


型 号 流量 扬程
  (m)		 效率
  (%)		 转速
  (r/min)		 电机功率
  (kw)		 汔蚀余量
  (NPSH)r		 重量
  (kg)
m3/h L/s
IHG15-80 1.1
  1.5
  2.0		 0.3
  0.42
  0.55		 8.5
  8
  7		 26
  34
  34		 2800 0.18 2.3 17
IHG20-110 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 16
  15
  13.5		 25
  34
  35		 2800 0.37 2.3 25
IHG20-160 1.8
  2.5
  3.3		 0.5
  0.69
  0.91		 33
  32
  30		 19
  25
  23		 2900 0.75 2.3 29
IHG25-110 2.8
  4
  5.2		 0.78
  1.11
  1.44		 16
  15
  13.5		 34
  42
  41		 2900 0.55 2.3 26
IHG25-125 2.8
  4
  5.2		 0.78
  1.11
  1.44		 20.6
  20
  18		 28
  36
  35		 2900 0.75 2.3 28
IHG25-125A 2.5
  3.6
  4.6		 0.69
  1.0
  1.28		 17
  16
  14.4		 35 2900 0.55 2.3 27
IHG25-160 2.8
  4
  5.2		 0.78
  1.11
  1.44		 33
  32
  30		 24
  32
  33		 2900 1.5 2.3 39
IHG25-160A 2.6
  3.7
  4.9		 0.12
  1.03
  1.36		 29
  28
  26		 31 2900 1.1 2.3 34

IHG32-100
 		 4.5 12.5 12.5 44 2900 0.55 2.0 27
IHG32-100(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.75 2.0 32
IHG32-125 3.5
  5
  6.5		 0.97
  1.39
  1.8		 22
  20
  18		 40
  44
  42		 2900 0.75 2.3 28
IHG32-125A 3.1
  4.5
  5.8		 0.86
  1.25
  1.61		 17.6
  16
  14.4		 43 2900 0.55 2.3 28

IHG32-160
 		 6.5 5 32 44 2900 1.5 2.3 39
IHG32-160A
 		 4 1.1 25 34 2900 1.1 2.0 38
IHG32-160(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 33.2
  32
  30.2		 34
  40
  42		 2900 2.2 2.0 4.7
IHG32-200
 		 4.5 12.5 50 32 2900 3 2.0 55
IHG32-200(I) 4.4
  6.3
  8.3		 1.22
  1.75
  2.32		 50.5
  50
  48		 26
  33
  35		 2900 4 2.0 43
IHG32-200A 2.8
  4
  5.2		 0.78
  1.11
  1.44		 44.6
  44
  42.7		 34
  40
  42		 2900 2.2 2.0 74
IHG40-100 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 13.2
  12.5
  11.3		 48
  54
  53		 2900 0.55 2.3 32
IHG40-100A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 10.6
  10
  9		 52 2900 0.37 2.3 32
IHG40-125 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 21
  20
  18		 41
  46
  43		 2900 1.1 2.3 34
IHG40-125A 3.9
  5.6
  7.4		 1.08
  1.56
  2.06		 17.6
  16
  14.4		 40
  45
  41		 2900 0.75 2.3 33
IHG40-160 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 33
  32
  30		 35
  40
  40		 2900 2.2 2.3 47
IHG40-160A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 29
  28
  26.3		 34
  39
  39		 2900 1.5 2.3 43
IHG40-160B 3.8
  5.5
  7.2		 1.06
  1.53
  2.0		 25.5
  24
  22.5		 34
  38
  37		 2900 1.1 2.3 38
IHG40-200 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 51
  50
  48		 26
  33
  32		 2900 4.0 2.3 74
IHG40-200A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 45
  44
  42		 26
  31
  30		 2900 3.0 2.3 62
IHG40-200B 3.7
  5.3
  7.0		 1.03
  1.47
  1.94		 38
  36
  34.5		 29 2900 2.2 2.3 52
IHG40-250 4.4
  6.3
  8.3		 1.22
  1.75
  2.31		 82
  80
  74		 24
  28
  28		 2900 7.5 2.3 105
IHG40-250A 4.1
  5.9
  7.8		 1.14
  1.64
  2.17		 72
  70
  65		 24
  28
  27		 2900 5.5 2.3 98
IHG40-250B 3.8
  5.5
  7.0		 1.06
  1.53
  1.94		 61.5
  60
  56		 23
  27
  26		 2900 4.0 2.3 77
IHG40-100(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.2
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 34
IHG40-100(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 10.6
  10
  9		 60 2900 0.75 2.3 32
IHG40-125(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.2
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 38
IHG40-125(I)A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 33
IHG40-160(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  51		 2900 3.0 2.3 56
IHG40-160(I)A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 47
IHG40-160(I)B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 43
IHG40-200(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 51.2
  50
  48		 38
  46
  46		 2900 5.5 2.3 85
IHG40-200(I)A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.0
  44
  42		 37
  45
  45		 2900 4.0 2.3 75
IHG40-200(I)B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 63
IHG40-250(I) 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 81.2
  80
  77.5		 31
  38
  40		 2900 11 2.3 145
IHG40-250(I)A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.0
  70
  68		 38 2900 7.5 2.3 95
IHG40-250(I)B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 94
IHG40-250(I)C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 88
IHG50-100 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 13.6
  12.5
  11.3		 55
  62
  60		 2900 1.1 2.3 36
IHG50-100A 8
  11
  14.5		 2.22
  3.05
  4.03		 11
  10
  9		 60 2900 0.75 2.3 35
IHG50-125 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 21.5
  20
  17.8		 49
  58
  57		 2900 1.5 2.3 43
IHG50-125A 8
  11
  14.5		 2.22
  3.05
  4.03		 17
  16
  14		 57 2900 1.1 2.3 38
IHG50-160 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 33
  32
  30		 45
  52
  30		 2900 3.0 2.3 59
IHG50-160A 8.2
  11.7
  15.2		 2.28
  3.25
  4.22		 29
  28
  26		 44
  51
  50		 2900 2.2 2.3 51
IHG50-160B 7.3
  10.4
  13.5		 2.38
  2.89
  3.75		 23
  22
  20.5		 50 2900 1.5 2.3 47
IHG50-200 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 52
  50
  48		 38
  46
  46		 2900 5.5 2.3 101
IHG50-200A 8.3
  11.7
  15.3		 2.31
  3.25
  4.25		 45.8
  44
  42		 37
  45
  45		 2900 4.0 2.3 80
IHG50-200B 7.5
  10.6
  13.8		 2.08
  2.94
  3.83		 37
  36
  34		 44 2900 3 2.3 68
IHG50-250 8.8
  12.5
  16.3		 2.44
  3.47
  4.53		 82
  80
  77.5		 29
  38
  40		 2900 11 2.3 160
IHG50-250A 8.2
  11.6
  15.2		 2.28
  3.22
  4.22		 71.5
  70
  68		 38 2900 7.5 2.3 115
IHG50-250B 7.6
  10.8
  14		 2.11
  3.0
  3.89		 61.4
  60
  58		 37 2900 5.5 2.3 , 114
IHG50-250C 7.1
  10.0
  13.1		 1.97
  2.78
  3.64		 53.2
  52
  50.4		 36 2900 5.5 2.3 108
IHG50-100(I) 17.5
  25
  32.5		 4.86
  6.94
  9.03		 13.7
  12.5
  10.5		 67
  69
  69		 2900 1.5 2.5 41
