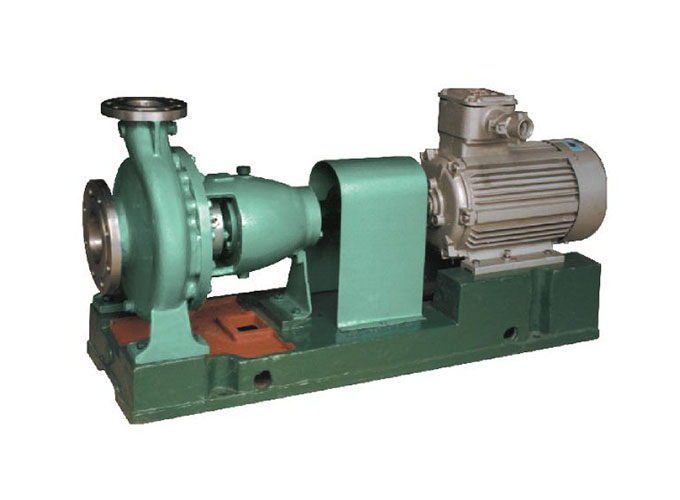

一、 IHF型化工离心泵概述:

　　IHF泵为单级单吸式氟塑料合金化工离心泵，是按国标设计并结合非金属泵的加工工艺设计生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度范围宽，输送介质温度为-85℃~200℃等优点。该泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。

二、 IHF型化工离心泵结构特点:

　　IHF型氟塑料离心泵的泵体采用金属外壳内衬聚全氟乙丙烯（F46）、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅。其特点是该泵结构先进合理，耐腐蚀强，密封性能严密可靠，工作稳定，噪声低，使用寿命长。

三、 IHF型化工离心泵主要用途:

　　本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用。是目前最先进的耐腐蚀装备之一。

四、 IHF型化工离心泵型号意义:

　　IH——国际标准化工泵系列代号

　　F——泵过流件为氟塑料制造

　　80——进口直径80mm

　　65——出口直径65mm

　　160——叶轮名义直径160mm

　　A——叶轮经第一次切割

五、 IHF型化工离心泵注意事项:

　　一、启动前的检查与准备：

　　（1）清楚机组上的杂物，并把现场清理干净，检查基础螺栓是否松动；

　　（2）检查水泵是否装好填料；

　　（3）泵输送热水时，检查冷却水有足够的压力与流量。检查机械密封冲洗有足够的压力与流量；

　　（4）确保泵和电机轴承得到润滑，水泵润滑油牌号为L-AN32号机械油，油位在油位计中心线上下2mm左右，电机的润滑参照电机的安装使用说明书；

　　（5）启动前，转动泵的转子，应能轻滑均匀；

　　（6）检查电机的转向：从电机端看，泵为顺时针方向旋转；

　　（7）检查电机及其他电器盒仪表是否正常；

　　（8）关闭出水闸阀，往泵内注水（如无底阀则用真空抽吸引水），要保证泵内充满水，无空气窝存。

　　二、启动：

　　（1）打开各种仪表的开关，关闭压力表（真空表）旋塞；

　　（2）接通电源，当泵达到正常转速时，打开压力表（真空表）旋塞，逐渐打开水管道上的闸阀，并调节到所需要的工况；在出水管道闸阀关闭的情况下，泵连续工作的时间不得超过2分钟；

　　（3）如果采用填料密封，均匀拧紧填料压盖的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

　　三、运行：

　　（1）注意轴承温度不得超过环境温度35℃，最高温度不应超过75℃；

　　（2）在开车及运行过程中，必须注意观察仪表度数，轴承温度，填料漏水和温度及泵的振动和噪音等是否正常，如果发现异常情况，应及时处理；

　　（3）填料腔正常漏水程度每分钟约为20～30滴。机械密封内径≤50mm，泄漏量≤5ml/h；

　　（4）润滑油位保持在正常位置上，不能过高或过低，过低时及时补充。一般情况下，首次运转300小时候，要全部更换新油，以后每运转3000小时定期更换新油（用户可以根据现场实际和使用经验确定换油周期）。

　　四、停机：

　　（1）关闭压力表（真空表）旋塞；

　　（2）逐渐关闭突出管路上的闸阀；

　　（3）切断电源；

　　（4）待泵转动完全停止后，关闭冷却水和机械密封冲洗水；

　　（5）如环境温度低于0℃，将泵内水放出，以免冻裂。（5）如环境温度低于0℃，将泵内水放出，以免冻裂。

六、 IHF型化工离心泵装配拆卸:

　　一、泵的拆卸：

　　泵在装配前首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

　　1.将各处的联接螺栓、毛毡等分别放置在相应的零件上；

　　2.将O形密封圈、纸垫、毛毡等分别放置在相应的零件上；

　　3.将密封环和填料、填料环、填料压盖等依次装到泵盖内；

　　4.将滚动轴承装到轴上，然后装到悬架内，在合上压盖，压紧滚动轴承，并在轴上套上挡水圈；

　　5.将轴套装到轴上，在将泵盖装到悬架上，然后再将叶轮、止动垫圈、叶轮螺母等装上并拧紧；最后将上述组件装到泵体内，并拧紧泵体、泵盖上的联接螺栓；

　　6.对于带底座的泵，则要清洗泵体的支撑面，水泵脚板和电机脚板的平面，并把水泵和电机安放在底座上去，先调节泵轴水平，找平后，适当拧紧螺母，以防走动，然后装上电机，在水平欠妥的脚上垫上垫板。要保证泵轴和电机轴的同心度和两联轴器之间的间隙。

　　二、拆卸顺序：

　　1.在必要的配合处做好相应标记，以利于下次装配；

　　2.准备一些箱子，装拆卸下来的零件，以防散失或磕碰划伤，每处拆下来的紧固件分开放好；

　　3.准备好稀释过的防锈油，以便涂于零件的加工表面；

　　4.下列零件不能重复使用，需要准备备件：O形密封圈、纸垫、锈环的紧固件、弹簧垫圈、填料。

七、IHF型化工离心泵故障处理：

故障	原因	解决方法
水泵不吸水，压力表及真空表的指针剧烈摆动	注入水泵的水不够，水管或仪表漏气。	再往水泵内注入或拧紧堵塞漏气处。
水泵不吸水，真空表表示高度真空	底阀没有打开，或已淤塞，吸入管阻力太大，吸水管高度太高	校正更换底阀。清洗或更换吸水管，降低吸水高度。
看压力表水泵出水处是有压力，然而水管扔不出水。	出水管阻力太大，旋转方向不对，叶轮淤塞。	检查或缩短水管及检查电机。取下水管接头，清洗叶轮。
流量低于预计	水泵淤塞，密封环磨损过多。	清洗水泵及管子，更换密封环。
水泵耗费的功率过大	填料压得太紧，填料函发热，因磨损叶轮坏了，水泵供水量增加。	拧松填料压盖，或将填料取出来打开一些，更换叶轮，增加出水管阻力，来降低流量。
水泵内部声音反常，水泵不上水。	流量太大，吸水管内阻力过大，吸水高度过高，在吸水处有空气渗入，所输送的液体温度过高。	增加出水管内的阻力以降低流量，检查泵吸入管内阻力，检查底阀降低低吸水高度。拧紧堵塞漏气处，降低液体的温度。
轴承过热。	没有油，水泵轴与电机轴不在一条中心线上。	注油。把轴中心对准。
水泵振动	泵轴与电机轴不在一条中心线上或泵轴斜了。	把水泵和电机的轴中心对准。

八、IHF型化工离心泵型号参数：

型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率
	m3	m	%	m	mm	r/min	kw
IHF25-20-125	2	20.5	25	2.5	25×20	2900	1.1
	3.6	20	32
	5.5	18	46
IHF25-20-250	2	80	12	2.5	25×20	2900	7.5
	3.6	80	18
	5.5	78	26
IHF32-20-125	2	20.5	25	2.5	32×20	2900	1.1
	3.6	20	32
	5.5	18	46
IHF40-25-125	4	21	33	3	40×25	2900	1.5
	6.3	20	36
	8	18	38
IHF40-25-160	6.3	32	30	3	40×25	2900	3
	8	32	31
	10	30	32
IHF40-25-200	6.3	50	20	3	40×25	2900	5.5
	8	50	23
	10	48	30
IHF40-32-250	6.3	80	20	5	40×32	2900	11
	8	80	24
	12	78	34
IHF50-32-125	7	22	47	3.2	50×32	2900	2.2
	12.5	20	52
	15	16	50
IHF50-32-160	7	33	35	3.2	50×32	2900	4
	12.5	32	47
	15	30	47
IHF50-32-200	7	51	28	3.2	50×32	2900	7.5
	12.5	50	40
	15	49	48
IHF50-32-250	7	80	21	5	50×32	2900	11
	12.5	80	34
	15	77	38
IHF65-50-125	15	22	46	3.5	65×50	2900	3
	25	20	61
	35	16	67
IHF65-50-160	15	33	45	3.5	65×50	2900	5.5
	25	32	56
	35	30	65
IHF65-40-200	15	52	35	3.5	65×50	2900	11
	25	50	51
	35	46	48
IHF65-40-250	15	82	33	3.5	65×50	2900	18.5
	25	80	48
	35	72	50
IHF80-65-125	35	22	52	4	80×65	2900	5.5
	50	20	65
	60	18	70
IHF80-65-160	35	33	60	4	80×65	2900	11
	50	32	64
	60	27	53
IHF80-50-200	35	52	55	4	80×50	2900	15
	50	50	63
	60	45	55
IHF80-50-250	35	82	48	4.5	80×50	2900	30
	50	80	56
	60	72	50
IHF100-80-125	65	22	62	4.5	100×80	2900	11
	100	20	65
	120	17	68
IHF100-80-160	65	35	65	5	100×80	2900	15
	100	32	70
	110	26	65
IHF100-65-200	65	51	62	5	100×65	2900	30
	100	50	68
	120	43	56
IHF100-65-250	65	82	60	5	100×65	2900	55
	100	80	65
	120	65	70
IHF125-80-160	100	38	57	5	125×80	2900	30
	160	32	64
	180	26	52
IHF125-100-200	120	55	63	6	125×100	2900	55
	200	50	65
	220	45	62
IHF125-100-250	120	86	54	6	125×100	2900	75
	200	80	68
	210	65	61
型号	流量	扬程	效率	汽蚀余量	进口*出口	转速	电机功率
	m3	m	%	m	mm	r/min	kw
IHF40-32-250	3	20	15	5	40×32	1450	1.5
	4	20	20
	6	19.5	30
IHF50-32-125	3.5	4.5	40	3.2	50×32	1450	0.55
	6.3	5	45
	7.5	4	42
IHF50-32-160	3.5	9	30	3.2	50×32	1450	0.55
	6.3	8	40
	7.5	7.5	40
IHF50-32-200	3.5	12.8	22	3.2	50×32	1450	1.1
	6.3	12.5	33
	7.5	12.3	40
IHF50-32-250	3.5	20	15	5	50×32	1450	1.5
	6.3	20	30
	7.5	19.3	32
IHF65-50-125	7.5	3.8	40	3.5	65×50	1450	0.55
	12.5	5	55
	17.5	4	61
IHF65-50-160	7.5	8.8	40	3.5	65×50	1450	1.1
	12.5	8	51
	17.5	7.5	60
IHF65-40-200	7.5	13	30	3.5	65×40	1450	1.5
	12.5	12.5	46
	17.5	11.5	42
IHF65-40-250	7.5	20.5	28	3.5	65×40	1450	3
	12.5	20	43
	17.5	18	45
IHF80-65-125	17.5	5.5	50	4	80×65	1450	1.1
	25	5	64
	30	4.5	68
IHF80-65-160	17.5	8.3	58	4	80×65	1450	1.5
	25	8	62
	30	6.8	50
IHF80-50-200	17.5	13	48	4	80×50	1450	2.2
	25	12.5	57
	30	11.3	48
IHF80-50-250	17.5	20.5	43	4.5	80×50	1450	5.5
	25	20	51
	30	11.3	45
IHF100-80-125	32.5	5.5	60	4.5	100×80	1450	1.5
	50	5	64
	60	4.3	65
IHF100-80-160	32.5	8.8	62	5	100×80	1450	2.2
	50	8	69
	55	6.5	62
IHF100-65-200	32.5	12.8	62	5	100×65	1450	5.5
	50	12.5	68
	60	10.8	56
IHF100-65-250	32.5	20.5	60	5	100×65	1450	5.5
	50	20	65
	60	16.3	70
IHF125-80-160	50	9.5	55	5	125×80	1450	5.5
	80	8	62
	90	6.5	50
IHF125-100-200	60	13.8	60	6	125×100	1450	11
	100	12.5	64
	110	11.3	60
IHF125-100-250	60	21	53	6	125×100	1450	15
	100	20	69
	120	19	71
IHF150-125-250	120	22	60	5	150×125	1450	22
	200	20	65
	240	18	64
IHF150-125-315	120	35	54	5	150×125	1450	45
	200	32	63
	240	30	62
IHF150-125-400	120	55	50	5.5	150×125	1450	75
	200	50	62
	240	47	62
IHF200-150-250	240	22	60	5.5	200×150	1450	45
	400	20	68
	480	17	62
IHF200-150-315	240	36	55	5.5	200×150	1450	75
	400	32	64
	480	29	63
IHF200-150-400	240	55	52	6	200×150	1450	110
