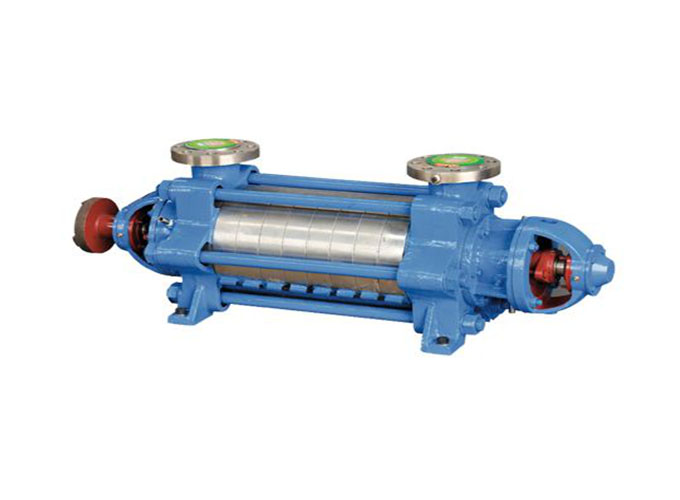

一、DF不锈钢多级泵概述:
该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障；
供输送不含固体颗粒、温度为-20℃～1 05℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
二、DF不锈钢多级泵结构特点:
本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
2.1定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2.2转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构
本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
三、DF不锈钢多级泵型号说明:
DF—多级耐腐蚀离心泵
46—设计点流量为46m3/h
50—设计点单级扬程为50m
4—级数为4级
四、DF不锈钢多级泵注意事项:
一、安装说明：
1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。
3、泵与电机是整体结构，安装时无需找正，十分方便。
4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。
5、泵体两端法兰规格均按1．6 M Pa标准确定，所以配备管路时应规格相同。
6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。
7、排出管路如装逆止阀应装在闸阀的外面。
8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。
9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。
10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。
二、使用说明：
启动、运行、停车
(一)起动、运转：
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、用手盘动泵以使润滑液进入机械密封端面。
3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。
4、关闭出口阀，以减少起动电流。 ．
5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。
6、逐步调节出口阀的开度，尽量使泵在额定状态下工作。
7、泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。
8、正常机械密封泄漏应小于3滴/分，检查电机，轴承处温升<70 ℃，超过此值应检查原因。
(二)停车：
1、关闭吐出管路阀门。
2、切断电源，停止电机运行。
3、关闭进口阀。
4、泵长期停用，应放尽泵内液体。
三、维护与保养：
(一)运行中的维护和保养：
1、进水管路必须高度密封；
2、禁止泵在汽蚀状态下长期运行；
3、禁止泵在大流量运行时，电机超电流长期运行；
4、定时检查泵运行中电机电流值，尽量使泵能在标准下工作；
5、泵在运行过程中应有专人看管，以免发生意外；
6、泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置，可用高压油枪直接注入，以保证轴承润滑优良；
7、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
(二)机械密封维护与保养：
1、机械密封润滑应清洁无固体颗粒；
2、严禁机械密封在干磨情况下工作；
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
五、DF不锈钢多级泵装配拆卸：
一、泵的拆卸：
1、将泵壳内的液体放掉；
2、如果轴承部件是稀油润滑时应将润滑油放掉；
3、拆去妨碍拆卸的附属管路，如平衡管、水封水管等管路和引线。
二、拆卸顺序：
1、柠下吐出侧轴承压盖上的螺栓及吐出段、填料函体、轴承体三个零件之间的连接螺母卸下轴承部件乙；
2、拧下轴上的圆螺母，依次卸下护套、轴承内圈（轴承）、有孔轴承压盖、挡水圈后，卸下填料体（包括填料压盖、填料环和填料等）；
3、依次卸下轴上的O型密封圈、轴套、平衡盘和键后，卸下吐出段（包括末级导叶、平衡环、平衡套等）；
4、卸下末级叶轮和键后，卸下中段（包括导叶）：按同样方法依次卸下其余各级的叶轮、中段和导叶，直到卸下首级叶轮为止；
5、拧下吸水段与轴承体的连接螺母和轴承压盖上的螺栓后，卸下轴承部件甲（在这之前应先将泵联轴器卸下）；
6、将轴从吸入段中抽出，拧下轴上的锁紧螺母，依次将轴承内圈、O型密封圈、轴套和挡套等卸下。
二、泵的装配：
1、用煤油清洗全部的零件，在空气中干燥或用布擦干；
2、检查全部零件的磨损情况，对不能确保正常运转的零件应更换；
3、检查泵轴是否有灰尘或生锈，用千分表检查轴的不宜度（轴的径向跳动值不大于8级精度）；
4、当密封间隙超过推荐值的最大值50%时，应更换密封元件。
三、拆卸顺序反向进行：
1、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。作密封剂用的二硫化钼应干净，紧固用的螺钉、螺栓应受力均匀；
2、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整；
3、泵装配完毕后，未装填料前，用手盘动泵转子，检查转子在壳体内旋转是否灵活、有无摩擦响声，轴向窜动量是否达到规定要求；
4、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料腔中的位置。
四、泵的安装：
1、有负载能力合适而安全的起重设备；
2、每个地脚螺钉处都必须备有一块垫铁或楔铁，作找平底座用；
3、灌浆的材料必须是不收缩的灌浆料。为了灌浆需要准备一个木盒，而且需配有漏斗；
4、安装和拆卸填料，需要一套专用的工具，如带钩的夹具等。
五、注意下列事项：
1、在搬运泵时，起重机的吊钩应挂在底座下面：也可以用叉式起重机搬运泵，不允许吊在泵的原动机的螺栓孔或吊泵的轴承体，更不能在泵轴处起吊；
2、起重负载应均匀平衡，且应注意起重设备的承载能力，起吊时应小心谨慎，防止泵件的碰撞，特别应避免泵联轴器处轴加工配合面的损坏；
3、严禁异物或者灰尘在搬运过程中掉入泵和电动机内。
六、泵的开箱检查
泵运到使用单位后因开箱检查泵的零件是否丢失，是否在运输过程中有损坏，如果出现由于丢失或者顺坏时，应立即向运输部门或者制造厂声明。
七、暂时库存：
如果泵在安装以前需要库存一段时间，泵仍然需要包装，而且应该放在干燥、防雨、防灰尘的合适的地方上。泵的吐出口和吸入口应覆盖，以防异物掉入，泵的轴，轴承和其他精加工零件应注意防潮，要应涂保护油层。
八、泵的基础：
1、泵的基础必须具有足够的强度，基础的质量应等于机组质量的3-5倍，泵的地基应比泵的底座长50-70cm，且要留出地脚螺栓孔（为地脚螺栓3-5倍的钢管直径）；
2、打地基包括如下内容：地基的地脚螺栓孔的定位，灌浆和留出外连接管路位置，然后在其余空间灌浆，地基的表面可是粗糙的，一边灌浆效果好；
3、地基完全固化后安装设备。
九、搬放和找水平：
1、在底座下面放置钢的垫铁和楔铁或调整垫，一般都放置在地脚螺栓处。如果底座较长，在两地脚螺栓中间可放置一块垫铁；
2、检查底座下面的地基，清洗飞尘，油和其他杂物；
3、起重吊钩吊住底座的四个角上，把底座吊在地基上方，慢慢地把底座放在每个螺栓孔的位置上（对地脚螺栓孔的位置）；
4、用一个刀口平尺和机械水平仪放到安装泵和电机底脚加工平面上，用调整楔铁或调整垫的厚度来确定底座在各个方位上的水平，推荐每100毫米长度不平度小于0.25毫米，这时地脚螺栓的螺母拧到适当程度（不能过紧），楔铁或调整垫片应紧固；
5、底座找平，而且和地基配合较紧后才灌浆。
十、底座的灌浆：
1、灌浆时，确保做到每个空间的空气必须全部排出；
2、当灌浆材料固化后，拧紧地脚螺栓的螺母，然后再对灌浆材料油漆防潮；
3、灌浆后，进行泵和发动机的调正工作。
十一、设备的调整：
设备调整包括角度的调正和中心线位置的调正，至少应在下面三个时期检查设备，进行调正；
第一次：泵和底座已经把紧，但电动机没把紧；
第二次：泵和电动机已紧固，但吸入和吐出管路法兰的螺栓没紧固；
第三次：在泵运转24小时后，再检查一次，检查后把泵和电动机最后紧固。
十二、在调正工作中应注意以下事宜：
1、电机与水泵组合安装时，应将泵联轴器端轴伸向外拉出，再保证泵和电机两联轴器之间的轴向间隙值；
2、泵只能承受自身内力，不能承受任何外力；
3、在调正以前，检查全部的管线，保证它们不对泵座产生作用力和力矩；
4、在调正泵和电动机时，垫片应垫在电动机的下面。
十三、主要管路的联接：
泵灌浆后且紧固在地基上以后，在不受外力条件下对正且连接泵法兰和管路的法兰；这个对正联接不能依靠法兰螺栓的力。对管路支撑（附加）应避免管路系统的振动。应减少管路对泵的外加力。为了防止泵的损坏，在泵管路连接以前，要对管路系统进行清洗。
十四、安装管路，应注意事项：
1、使用管路的规格和长度应合适且有足够的承压能力；尽量减少管路的转弯和附件；
2、泵的吸入管路应是短而直。管路直径应大于或等于泵的吸入口的直径，泵的吸入管路的弯曲半径应做成尽量大；
3、附件设备的联接；
4、压力表：在吸入管路和吐出管路上用的压力表必须是质量好，性能合格的仪表。吐出压力表最好装配在泵吐出法兰2倍直径长的距离上，不能装在弯管和闸阀的旁边。以防受不稳定流动的干扰；
5、联轴器：泵的电动机联轴器连接以前重新检查其对中性；检查电动机的转向是否符合要求，如果电动机转向不符合泵的转向，必须把电动机转向调正过来；
6、轴封：如果需要，在泵运转以前，重新调整轴封或重新装配。
六、DF不锈钢多级泵故障处理:
| 常见故障 | 原因 | 解决方法 |
| 水泵不吸水，压力表及真空表指针剧烈摆动 |
1、注入的水不够 2、水管或仪表漏气。 |
1、再往水泵内注水 2、拧紧堵塞漏气处。 |
| 水泵不吸水，真空表显示高度真空。 |
1、底阀没有打开或已淤塞。 2、吸水管阻力太大。 3、吸水高度太大。 |
1、校正或更换底阀。 2、清洗或更换吸水管。 3、降低吸水高度。 |
| 压力表显示水泵出水处有压力，单水管扔不出水。 |
1、出水管阻力太大。 2、旋转方向不对。 3、叶轮淤塞。 |
1、检查或缩短水管。 2、检查电机转向。 3、清洗叶轮。 |
|
流量低于预计 |
1、水泵淤塞。 2、密封环磨损过多。 3、转速不足。 |
1、清洗水泵及管路。 2、更换密封环。 3、增加泵转速。 |
|
水泵消耗的功率过大 |
1、填料压得太紧。 2、叶轮磨损。 3、水泵供水量增加。 4、水泵与电机轴不在同一条中心线上。 |
1、调松填料压盖。 2、更换叶轮。 3、调节出口闸阀，降低流量。 4、校正泵与电机轴同心度。 |
| 水泵在工作过程中出现反常声音，流量下降，知道不出水 |
1、闸阀开得太大。 2、吸水管阻力过大。 3、吸水高度过大。 4、在吸水处有空气渗入。 5.所输送的液体温度过高。 |
1、调节闸阀降低流量。 2、检查泵吸入管和底阀。 3、减小吸水高度。 4、拧紧堵塞漏气处。 5、降低液体的温度。 |
|
轴承过热 |
1、没有油或油太脏。 2、水泵轴与电机轴不在一条线上。 |
1、注油或换油。 2、校正泵与电机轴同心度。 |
|
水泵振动 |
1、泵轴与电机轴不在同一中心线上。 2、轴承磨损。 3、转子擦亮。 4、基础松动。 |
1、校正泵与电机轴同心度。 2、更换轴承。 3、解体检查正太泵。 4、加固基础。 |
七、DF不锈钢多级泵型号参数：
|
型 号 Type |
流 量 Q |
扬程 H |
速率 n |
轴功率 Pa |
电 机 |
效率 η |
汽 蚀 HPSH |
泵重 | |||
|
功率 P |
电压 V |
型 号 Type |
|||||||||
| m3/h | l/s | m | rpm | kW | kW | V | % | m | kg | ||
|
DF6-25×3 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
76.5 75.0 73.5 |
2950 |
2.30 2.77 3.00 |
5.5 |
380 |
Y132S1-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
90 |
|
DF6-25×4 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
102 100 98 |
2950 |
3.06 3.69 4.00 |
7.5 |
380 |
Y132S2-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
100 |
| DF6-25×5 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
127 125 122 |
2950 |
3.83 4.61 5.00 |
7.5 |
380 |
Y132S2-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
110 |
| DF6-25×6 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
153 150 147 |
2950 |
4.59 5.54 6.00 |
11 |
380 |
Y160M1-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
120 |
| DF6-25×7 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
178 175 171 |
2950 |
5.36 6.46 7.00 |
11 |
380 |
Y160M1-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
130 |
| DF6-25×8 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
204 200 196 |
2950 |
6.12 7.38 8.00 |
15 |
380 |
Y160M2-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
140 |
| DF6-25×9 |
3.75 6.3 7.5 |
1.04 1.75 2.08 |
229 225 220 |
2950 |
6.89 8.31 9.00 |
15 |
380 |
Y160M2-2 |
34.0 46.5 50.0 |
2.0 2.0 2.5 |
150 |
